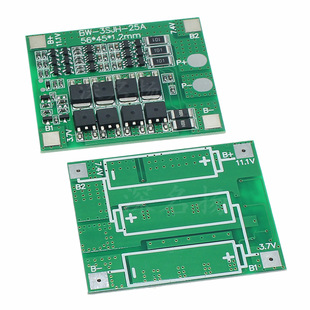

该保护板采用成熟的4节台湾宏康IC专用锂电池保护芯片，具有高灵敏度高集成度.
& 主要功能：
1.过充保护
2.过放保护
3.过流保护
4.短路保护
5.温度保护(可选配)
6.均衡功能
为你的电池保驾护航! 安全 放心 耐用.
& 技术参数：
| 序号 | 测试项目 | 标准 | |
| 1 | 电压 | 充电电压 | DC：12.6V -15V CC/CV |
| 单节均衡电压 | 3.6V | ||
| 2 | 电流 | 单节均衡电流 | 44 MA |
工作电流 | 80A-100A | ||
大持续放电电流 | 150A | ||
| 3 | 过充电保护 | 过充电检测电压 | 3.75 V ±0.025V |
| 过充电检测延时时间 | 150-500 ms | ||
| 过充电恢复电压 | 3.6V±0.05V | ||
| 4 | 过放电保护 | 过放电检测电压 | 2.1V ±0.1V |
| 过放电检测延时时间 | 50-150ms | ||
| 过放电恢复电压 | 2.3V±0.05V | ||
| 5 | 过电流保护 | 过电流检测电压 | 150±30mv |
| 过电流检测电流 | 150A±0.5A | ||
| 过电流检测延时时间 | 5ms-15ms | ||
| 恢复状态 | 自动恢复 | ||
| 6 | 短路保护 | 检测状态 | 外部短路 |
| 检测延时时间 | ≤50us | ||
| 恢复状态 | 自动恢复 | ||
| 7 | 内阻 | 保护线路（MOSPET） | ≤40mΩ |
| 8 | 温度 | 工作温度范围 | ﹣40～+75℃ |
| 储存温度范围 | ﹣40～+90℃ | ||

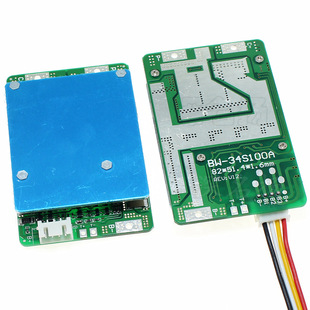

| 9 | 尺寸（L*W*H） | 82*51.4*8 MM | |
4串接线图：
购物说明----------------------------
1.关于发货：如在周一至周六16:00之前付款（型号 ，尽力当日发货，如遇到缺货或其它特殊情况我们会时间联系你们，周日和规定节假日不发货，但可接单！
2.关于收货: 我们在发货前会严格检查和包装，但也会有不尽人意的情况发生，所以收到包裹时，一定要当着快递员的面仔细检查，在确定没有任何问题后再签收。如果有问题，请拒收或要求派送工作人员开具书面说明，并联系客服，一旦签收，就认为亲已确认了包裹，数量无误，货品完好。
3.关于退货： 收到货后请先拿一个测试，确认无误再焊接。如 有问题，请在收到货的7天内提出，超出时间一律不再处理，谢谢！需要退换货的元件不可以影响第二次销售，引脚不可以焊锡，不可以挤压碰撞变形，沾染污渍。 影响二次销售的，无论是质量问题还是需要换货，一律不可以的！谢谢理解
4.关于发票：订单无论多少金额都可开发票。
000000000亲们，收据，加盖公章，一样可以报销的哈！ 000000000
000000000（温馨提示：亲！如果需要开发票，请联系客服，并把发票单位发给客服人员；或者备注发票单位,并联系客服；以免漏开或者错开发票给双方造成不必要的麻烦，谢谢配合。）
5.特别提示：如客服不在，可直接拍下宝贝，我们会在时间给你发货。
如果您想购买多件产品，为了节省您宝贵的时间，可参考以下方法购买：
锂电池保护板
相关问答
4串12v磷酸铁锂电池100安用多大的充电器最好
锂电池单节保护板不可以串联多节使用 用单节锂电池保护板做多节串联使用时会出现以下几个问题。1：充电：假设某一个电池先达到4.2V保护电压，例如B保护板cout充电管保护动作后，内阻为无穷大，这个时候，电流被此管分断开，一般单节锂电池保护板上的场效应管耐压非常低，因此有可能被击穿（但由于充电状态，充电电压减除所有电池电压，一般不会出现超压现象），另外B充电管保护后，充电电压会单一的加在B保护板的VDD端，有可能出现超压，导致B保护板集成块损坏。2：放电：假设某一个电池先达到2.7V保护电压，例如A保护板Dout充电管保护动作后，内阻为无穷大，这个时候，电流被此管分断开，这个时候假设电路里面有6节电池，那么此管会承受高达25V的电压，图上绿色圈内的DOUT场效应管会被软击穿，这样，即使保护动作了，也会有少许几毫安，如果完全损坏，会有很强电流通过，而失去保护作用。另外此管保护后A板V-端到A板上VSS端出现高达25V的反压，v-至VDD端也会出现21V左右反压，完全有可能导致芯片损毁。另外分析上图值得注意一点是，场效应管是双向导通器件，正常情况下即使不加驱动电压，电流也可以往图标内箭头方向流动，例如上图中dout为高电位时，电流可以反箭头反向流动，当DOUT为低电位时候，电流又只能顺着箭头流动，但反箭头方向流动被截止。因此DOUT为放电控制端。正常情况下即使不加高电位，能顺着箭头方向流动，但内部有0.3V左右压降，因此为了消除内部压降，加上高电平，那么这个顺着箭头方向的内部压降几乎会几毫伏-几十毫伏。所以说场效应管是一个双向导通控制器件。
