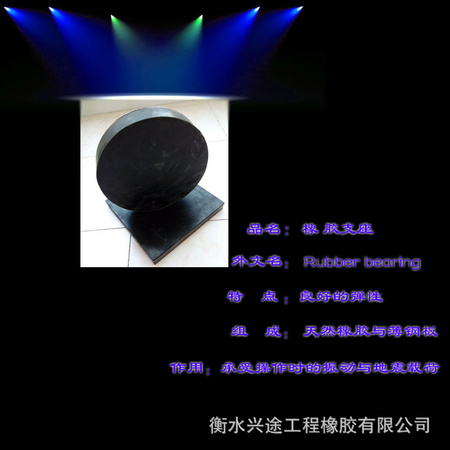

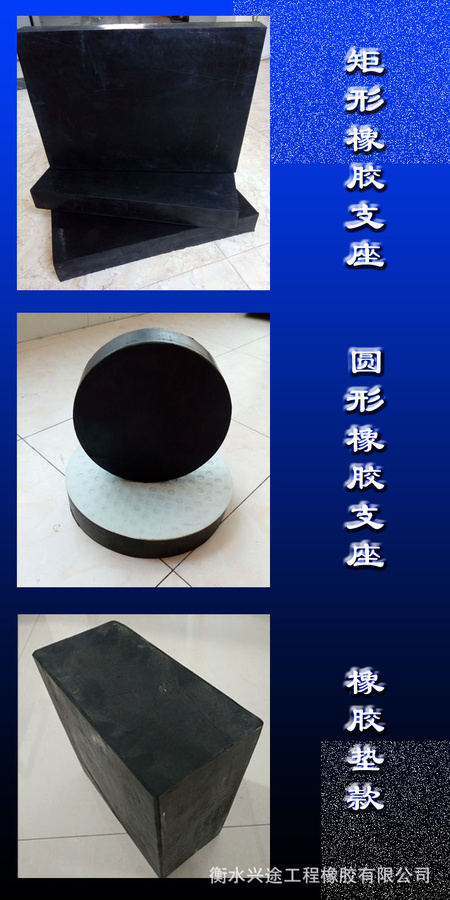

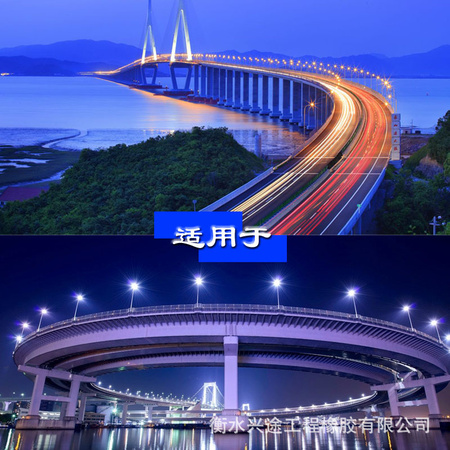

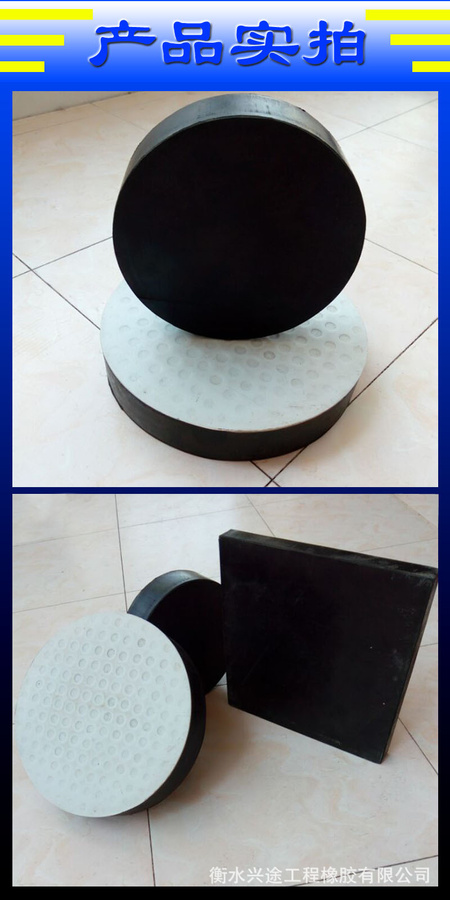

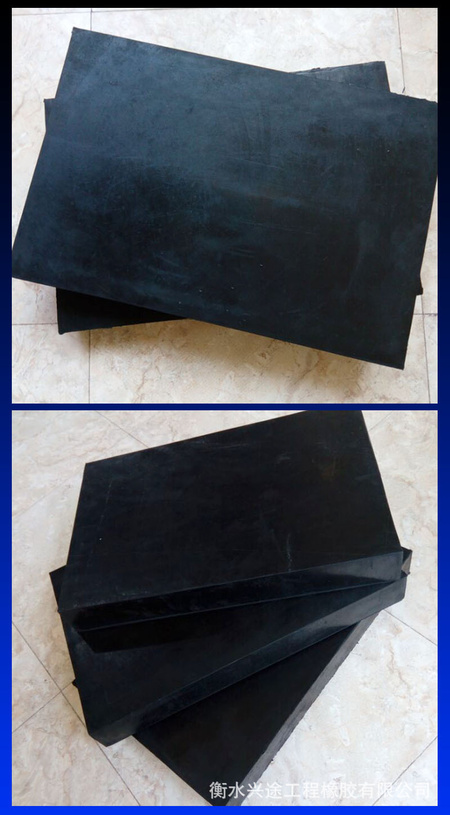

板式支座：该种类型的橡胶支座有足够的竖向刚度以承受垂直荷载，且能将上部构造的压力可靠地传递给墩台；有良好的弹性以适应梁端地转动；有较大地剪切变形以满足上部构造的水平位移；板式支座按形状划分：矩形、圆形两种产品。按是否能够提供水平位移划分为：聚四氟乙烯滑板支座和普通橡胶支座。矩形（圆形）式板：（1）性能：本产品由多层橡胶片与薄钢板镶嵌、粘合在一定压力、一定温度和一定时间内硫化压制而成。有足够的竖向刚度以承压垂直荷载，能将梁板上部构造的反力可靠地传递给墩台，有良好的弹性，以适应梁端的转动；又有较大的剪切变形以满足上部梁体构造的水平位移。（2）特点：本产品在桥梁建筑、水电工程、房屋抗震设施上已广泛应用，与原用的钢支座相比，有构造简单，安装方便；节约钢材，价格低廉；养护简便，易于更换等优点，且本品建筑高度低，对桥梁设计与降低造价有益；有良好的隔震作用，可减少活载与地震力对建筑物的冲击作用。聚四氟乙烯滑板式：简称四氟滑板式桥梁支座，本产品是于普通板式橡胶支座上粘接一层厚2-3mm的聚四氟乙烯板而成。除具有普通板式橡胶支座的竖向刚度与弹性变形，能承受垂直荷载及适应梁端转动外，因四氟乙烯与梁底不锈钢板间的低摩擦系数（μ≤0.03）可使桥梁上部构造的水平位移不受限制，跨度>30米的大跨度桥梁、简支梁连续板桥和多跨连续梁桥可作活动支座使用；连续梁顶推、T型梁横移和大型设备滑移可作滑块使用。

安装：

1支座进场后，应检查支座上是否有制造商的商标或永久性标记。安装时，应按照设计图纸要求，在支承垫石和支座上均标出支座位置中心线，以保证支座准确就位。2支座安装时，应防止支座出现偏压或产生过大的初始剪切变形。安装完成后，必须保证支座与上、下部结构紧密接触，不得出现脱空现象。对未形成整体的梁板结构，应避免重型车辆通过。3桥梁墩台的设计应考虑支座养护、更换的需要。任何情况下，不允许两个或两个以上的支座沿梁纵向中心线在同一支承点并排安装；在同一根梁（板）上，横向不宜设置多于两个支座；不同规格的支座不应并排安装。4支座安装后，应全面检查是否有支座漏放，支座安装方向、位置（与预埋钢板的接触、支座中心线位置）、支座规格型号是否有错，临时固定设施是否拆除，四氟滑板支座是否注入硅脂油（严禁使用润滑油代替硅脂油）等现象，一经发现，应及时调整和处理，确保支座安装后的正常工作，并记录支座安装后出现的各项偏差及异常情况。5支座使用阶段平均压应力σc=10MPa。支座橡胶弹性体体积Eb=2000MPa。支座与混凝土接触时，摩擦系数μ=0.3；与钢板接触时，摩擦系数μ=0.2；聚四氟乙烯板与不锈钢板接触（加硅脂时）摩擦系数μ小于等于0.03,当温度低于-25℃时，μf值增大30%，滑板支座必须安装时候给四氟板表面加硅脂时。6矩形支座安装时以短边尺寸顺桥向放置。

undefined

板式橡胶支座,桥梁支座,系列橡胶支座

支座

支座是指用以支承容器或设备的重量，并使其固定于一定位置的支承部件。还要承受操作时的振动与地震载荷。如室外的塔器还要承受风载荷。
