RH-DV21型功能代号说明
性能特点：
1.高精度测量单相交流电压或直流电压
2.提供数码管显示，本地数据查询
3.电流变比可编程设置
4.支持RS-485通讯，Modbus-RTU协议
5.支持开关量输入.开关量输出，模拟量变送输出
6.辅助电源:AC\\DC 80V-270V,AC220V,AC380V,AC100V,DC48V,DC24V
7.多种外形选择，满足不同柜体电气回路的要求
技术参数：
1. 测量精度：电流 0.5级 |
2. 信号输入：接线方式 单相 |
额定电压：AC57.7V,AC100V,AC220V,AC380V,DC2V,DC20V,DC200V,DC600V |
过负载： 1.2倍（持续），2倍\\1秒（即时） |
功耗： <1VA\\相 |
阻抗： <300千欧 |
频率： 45-65Hz或直流 |
3. 辅助电源：工作范围 AC\\DC 80V-270V,AC220V,AC380V,AC100V，DC48V,DC24V |
功耗： <4VA |
4. 功能模块：通讯接口，1路RS-485通讯，Modbus-RTU协议 |
波特率： 1200-9600bps，默认2400bps |
开关量输入：支持2路干接点输入 |
开关量输出：支持2路继电器输出，容量：AC250\\5A,DC30V5A |
变送输出：支持1路模拟量输出：0\\4-20mA或0-5\\10V |
5. 环境： 工作温度 -10-55 |
存储温度 -25-70 |
相对湿度 <93%，无腐蚀性气体场所 |
海拔 <2500m |
6. 安全： 绝缘电阻 》100兆欧 |
交流耐压 AC2KV |
7. 电磁兼容性能： 静电放电 4级 |
电快速瞬变脉冲群 4级 |
规格选型：
单相智能交流电压表（9999显示 可编程） |
|
| ||

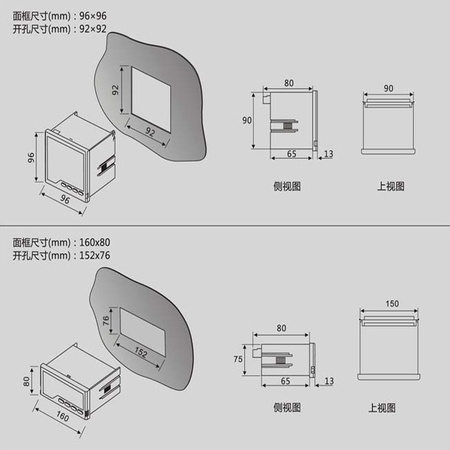

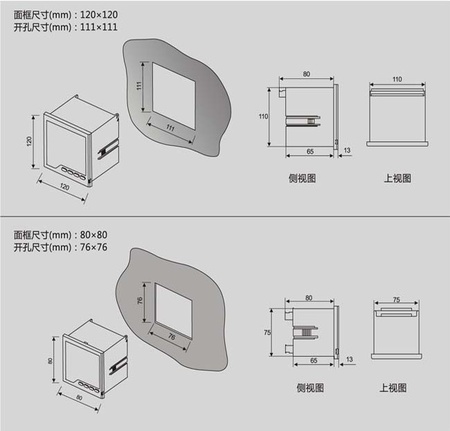

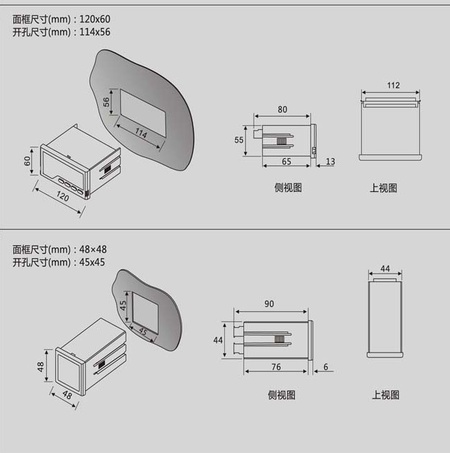

型号 | 显示方式 | 面框尺寸（mm） | 开孔尺寸(mm) | 备注 |
RH-AV11 | 单排LED数码 | 160X80 | 152X76 |
|
RH-AV21 | 单排LED数码 | 120X120 | 111X111 |
|
RH-AV31 | 单排LED数码 | 96X96 | 92X92 |
|
RH-AV41 | 单排LED数码 | 120X60 | 114X56 |
|
RH-AV51 | 单排LED数码 | 96X48 | 92X45 |
|
RH-AV61 | 单排LED数码 | 72X72 | 68X68 |
|
RH-AV71 | 单排LED数码 | 80X80 | 76X76 |
|
RH-AV81 | 单排LED数码 | 48X48 | 45X45 |
|
RH-AV1Y | LCD液晶 | 160X80 | 152X76 | * |
RH-AV2Y | LCD液晶 | 120X120 | 111X111 | * |
RH-AV3Y | LCD液晶 | 96X96 | 92X92 | * |
RH-AV4Y | LCD液晶 | 120X60 | 114X56 | * |
RH-AV5Y | LCD液晶 | 96X48 | 92X45 | * |
RH-AV6Y | LCD液晶 | 72X72 | 68X68 | * |
RH-AV7Y | LCD液晶 | 80X80 | 76X76 | * |
备注：AC/DC电源（开关电源）另加37.5元 |
|
| ||
RS485通讯：加75元 |
|
|
| |
模拟变送输出：每加一路另加100元 |
|
| ||
开关量输入：每加一路另加50元 |
|
|
| |
开关量输出：每加一路另加50元 |
|
|
| |
带“*”号为本公司非常规产品 |
|
|
| |
★乐清市人和电气科技有限公司
联系电话： 180 7200 5981
销售电话：0577-27772191公司传真：0577-61759560
企 业QQ：288 038 1731
销售邮箱：lukefan@rhkeji.com
公司网站：http://www.rhkeji.com
公司地址：浙江省温州市乐清市柳市镇上池工业区
"
