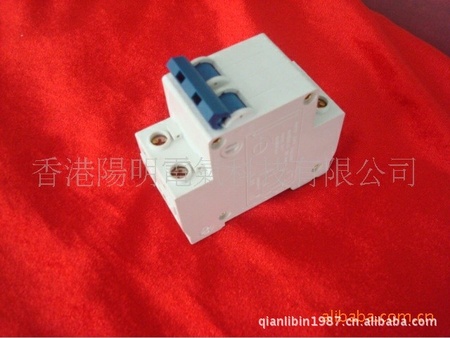

产品简介

产品分为1P和2P两种，额定电流1～40A，C型脱扣曲线。模数化产品，每极宽度9mm。短路保护，过载保护，控制（专为直流系统设计，用于直流线路的保护于控制）。

应用范围

专为直流系统所设计，能实现控制、过载保护和短路保护等功能。应用于直流线路的保护与控制。

技术参数

额定电流：1-40A（40℃时）
额定电压：
2P：127/250DC
分断能力
符合IEC 60947-2标准（O-CO）
1-40A（额定电流） 2P （类型） 127V（额定工作电压） 20KA（分断能力）
1-40A （额定电流） 2P （类型） 250V（额定工作电压） 10KA（分断能力）
脱扣特性：
C型曲线：瞬时脱扣范围（7-10）In
机械寿命：20，000次
电气寿命：10，000次（L/R≤0.015S时）
抗湿热性：2类
（温度55℃时，相对湿度95%）
参考重量（克）
2P 250
接线
压板提升式接线端子
适用于25m㎡及以下导线

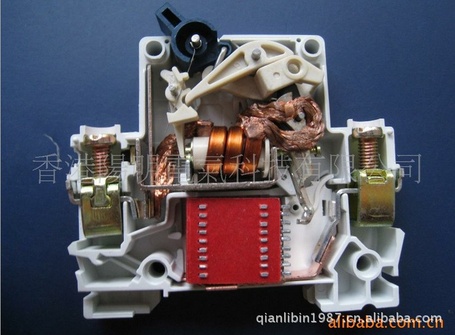

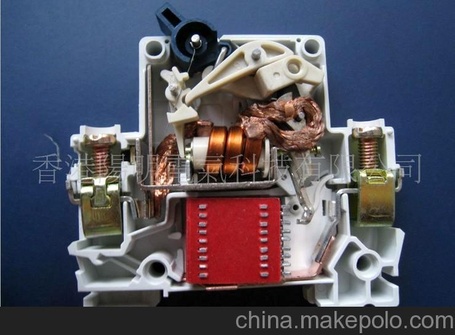

性能描述

C45－DC直流小型断路器采用当今世界最先进的C65小型断路器技术平台，并延承C45的一贯优良品质：

• 快速闭合
  > 三级限流
  > 完整的选择性配合表
  > 宽泛的许用温度
  > 可靠的隔离功能
• C45-DC直流小型断路器令您拥有更为灵活多样的应用控制方案：
  > 可拼装C45全系列电气和机械附件，最大限度的优化您的库存结构
  > 电流等级：1A～63A
  > 电压等级：1P 220V&110V / 2P 440V&220V
  > 分断能力：Icu＝6KA
  > C曲线

优势

• 专门的永磁场吹弧技术，确保电弧的可靠分断
• 面对工业客户, 按照工业用小型断路器标准（IEC60947－2/GB14048.2）设计和制造
• 拥有CE 、国际认证，可满足客户国内设备和出口设备的不同要求，方便国际OEM客户

• 电力系统
• 直流电源
• 轨道交通和电力机车

DZ47

名称：DZ47，DZ47广泛应用在二类低压电器元件，小型断路器代号 简介：DZ47系列小型断路器。框架电流63A，整定脱扣电流32A

C45

C45(1.0503)是强度较高的一种中碳优质钢，因淬透性差，一般以正火状态使用，机械性能要求较高时，采用调质处理。冷变形塑性中等，退火和正火的切削加工性比调质的好。用于制造强度要求较高的零件，如齿轮、轴、活塞销等和受力不很大的机械加工件、锻件、冲压件和螺栓、螺母、管接。

相关问答

断路器DZ47

C40或D40中的40是指额定电流为40安培
C或者D是脱扣类型：
拿C型具体来说，超过10倍的额定电流（对C40来说是400A以上），断路器会在100ms的时间内跳断来保护电路；但也要同时保证在5倍额定电流以下时断路器在100ms内不会跳断，这样就可以防止瞬间遇到的峰值电流造成断路器的误跳。
而D型的下限是10倍，最大上限是50倍（一般多数产品都在20倍以下）。
C型一般用于家用，而D型工业用比较多，两者在长时间的过载电流下反应是相同的，只在瞬间电流上有差异。

断路器DZ47

DZ47 产品系列
60 壳架额定电流60A
2p 极数
32a 脱扣器电流
主要用于交流50Hz/60Hz，额定电压至400V，额定电流至60A的线路中起过载、短路保护作用。
