1、【XIMADEN希曼顿固态的特点】

*光电隔离的输入级，TTL电平兼容的输入，直流24V或脉冲（4-24V）触发方式。

*高于2000V的输入、输出及底壳间的安全绝缘电压，UL认可的安全部件

*无触点，无机械运动部件，无火花，无动作噪音，耐震动，长寿命。

*小的死区电压、小的谐波干扰（Z型）内部自带RC吸收电路。

*交流工作电流3－500A，工作电压40－480V全系列。

*工业级产品采用晶闸管芯片和铜瓷键合（DCB）底板。

希曼顿，XIMADEN，金曼顿，XIMANDUN，JINMANDUN,XIMANDEN,JINMANDEN2、配型表

型号(S普通型)功率控制方式为双向晶闸管

         工作电流   工作电压范围  控制电压   截至态漏电流   冷却条件     外型尺寸（mm）

S203ZL/S203ZW   3A        12～440V    3～5V       <1mA         自然

S204ZW           4A     12～440V    3～5V       <1mA      自然

S208ZK           8A     12～440V    4～24V       <8mA         自然 L：37×14.4×26 立式

S210ZK           10A     12～440V    4～24V       <8mA      自然

S212ZK           12A     12～440V    4～24V       <8mA         自然 W：30×33×21 卧式

S225ZF/S225ZK   25A     12～440V    4～24V       <8mA      自然

S240ZF/S240ZK   40A     12～440V       4～24V       <8mA         自然 C：35×15×35 立式

S303ZL/S303ZW/

S303ZC            3A     12～440V    3～5V        <3mA     自然

S304ZW/S304ZW   4A     12～440V    3～5V        <3mA     自然 K：63×48×26 方块式

S306ZL/S306ZL   6A     12～440V     3～5V        <3mA     自然 安装孔距47.2

S308ZK           8A     12～440V    4～24V        <12mA     自然

S310ZK          10A     12～440V    4～24V        <12mA     自然 F：92×21×36 长条式

S312ZK          12A     12～440V    4～24V        <12mA     自然 安装孔距80

S325ZF\S325ZK  25A     12～440V    4～24V        <12mA     自然

S340ZF\S340ZK 40A      12～440V      4～24V          <12mA        自然

型号(H增强型)功率控制方式为单硅反并联

希曼顿，XIMADEN，金曼顿，XIMANDUN，JINMANDUN,XIMANDEN,JINMANDEN

            工作电流 工作电压范围      控制电压      截至态漏电流     冷却条件   外型尺寸（mm）

H275ZF/H275ZK/

H275PF/H275PK      75A                     12～440V            4～24V          <8mA           风冷

H375ZF/ H375ZK/      75A 12～510V         4～24V              <12mA                     风冷

H375PF/ H375PK

H380ZF/H380ZF      80A 12～510V          4～24V              <12mA             风冷

H3100ZF/H3100PF 100A 12～510V          4～24V              <12mA            风冷

H3120ZF/H3120PF 120A 12～510V          4～24V               <12mA         风冷

H3150ZE/H3150PE 150A 12～510V          4～24V              <12mA        风冷

H3200ZE/H3200PE 200A 12～510V          4～24V               <12mA         风冷

H3220ZF/H3220PF 220A 12～510V          4～24V               <12mA            风冷

H3250ZD/H3250PD 250A 12～510V          4～24V                <12mA          风冷

H3300ZD/H3300PD 300A 12～510V          4～24V              <12mA          风冷

H3340ZD/H3340ZN 340A 12～510V          4～24V                  <12mA          风冷

H3340PD/H3340PN

H3400ZQ1/H3400PQ1 400A 12～510V          4～24V               <12mA            风冷

H3500ZQ2/H3500PQ2 500A 12～510V          4～24V               <12mA           风冷

希曼顿，XIMADEN，金曼顿，XIMANDUN，JINMANDUN,XIMANDEN,JINMANDEN

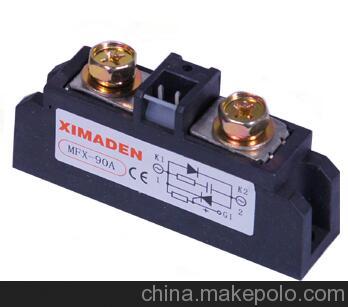

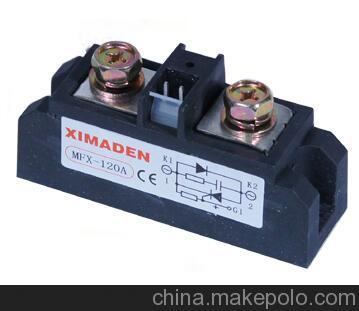

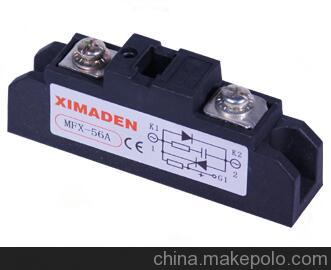

3、希曼顿带阻容吸收的（0.1μ180Ω）晶闸管反并联模块：MTX两只单硅反并联；MFX单硅和二极管反并联

型号 单硅平均电流（A） 有效值电流（A） 电压 触发电流 外型?

MTX/MFX 55-12 55 110 >1200V < 50mA

MTX/MFX 120-16/18 120 290 >1200V < 50mA

MTX/MFX 180-16/18 180 360 >1400V < 50mA

MTX/MFX 250-16/18 250 400 >1000V < 50mA

MTX/MFX 310-16/18 310 500 >1200V < 50mA

希曼顿工业控制模块： ZAC10 C285 SW03A XCT1 XCT1 SW03-6L TU-485I

希曼顿XIMADEN电力调整器

PAC30A PAC31A PAC01 PAC01A PAC03I PAC15P

PAC16P PAC35P ZAC28U ZAC29 ZAC2P3 ZAC10-2P3

大量特价供应 希曼顿电力调整器、固态继电器、工业控制模块。

希曼顿，XIMADEN，金曼顿，XIMANDUN，JINMANDUN,XIMANDEN,JINMANDEN

希曼

希曼是动画片《宇宙的巨人希曼》里的角色。

可控硅

可控硅(Silicon Controlled Rectifier) 简称SCR,是一种大功率电器元件，也称晶闸管。它具有体积小、效率高、寿命长等优点。在自动控制系统中，可作为大功率驱动器件，实现用小功率控件控制大功率设备。它在交直流电机调速系统、调功系统及随动系统中得到了广泛的应用。 可控硅分单向可控硅和双向可控硅两种。双向可控硅也叫三端双向可控硅，简称TRIAC。双向可控硅在结构上相当于两个单向可控硅反向连接，这种可控硅具有双向导通功能。其通断状态由控制极G决定。在控制极G上加正脉冲(或负脉冲)可使其正向(或反向)导通。这种装置的优点是控制电路简单，没有反向耐压问题，因此特别适合做交流无触点开关使用。

相关问答

可控硅晶闸管模块现在哪个牌子最好

你的电炉功率不小。设计控制电路时，各种保护功能最好齐全。
如果你的电炉负载组成星型后，额定电压达到了220V AC，那么可以不用三相变压器，变压器只在低压大电流场合应用。
此时电炉控制器电路构成为：
控温仪表+温度传感器+可控硅调功器+电加热负载
对于硅碳棒负载（变阻性负载），选用可控硅调功器时一定要慎重。一定要选择
带电流限制和过电流保护功能的可控硅调功器。可控硅调功器的触发方式最好设置为移相触发方式。可控硅调功器功率一般可选为负载功率的1.2倍。
