XSR30系列单色无纸记录仪

概述

XSR30单色无纸记录仪以其丰富的显示画面、灵活的操作方式以及强大的记录、运算、控制和管理功能，在各行各业中获得了极其广泛的应用。单色无纸记录仪吸纳了各种国内外无纸记录仪的优点，应用最新的显示技术、微电子技术、数据存储和通讯技术，是一款功能齐全、操作方便、精确可靠、高性价比的产品。

单色无纸记录仪配置丰富，有蓝屏和彩色两种显示屏。可以接收多种类型的直流电流、电压和电阻信号，实现温度、压力、液面、流量、成分以及力、力矩、位移等物理量的显示、记录、越限监控、报表生成、数据通讯、信号变送以及流量累计等功能。

智能无纸记录仪主要由液晶屏、按键、ARM微处理器为核心的主板、主电源、外供变送器电源、智能通道板、大容量FLASH等构成：

▲智能单色记录仪可配备不同类型的智能通道板，根据应用要求选择。

▲单色无纸记录仪内置大容量FLASH，可通过U盘快速将FLASH中的数据转储到计算机中。内置的FLASH的容量为64M字节，8通道时若20秒记录一次可记录865天 ，最快0.1秒记录一次所有通道的数据。

▲数字显示画面、棒图显示画面、实时曲线画面、追忆曲线画面

▲追忆曲线读数光标功能。

▲测量、显示基本误差：±0.2% F·S

▲可组态12点报警功能。

▲可组态8点变送输出，光电隔离，误差小于±0.2% F·S

       电流输出（4~20）mA, (0~10) mA, (0~20) mA可选。

       电压输出 （0~5）V, (1~5) V可选。

           出厂默认设定为（4~20）mA, 其他类型订货时注明。

功能特点

XSR30单色无纸记录仪显示信息量大、界面友好、操作简单，下面是主要功能特点：

▲无笔、无纸记录，日常维护工作量非常小，运行费用低；

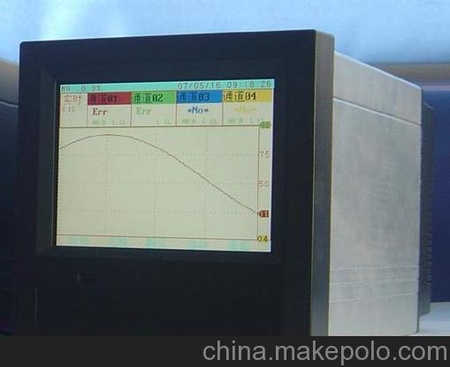

▲采用高亮度单色或彩色TFT液晶屏，CCFL背光、画面清晰；

▲采用ARM微处理器，可同时实现16路信号采集、记录、显示和报警；

▲采用64MB 大容量的FLASH 闪存芯片存贮历史数据，掉电永不丢失数据；

▲全隔离万能输入，可同时输入多种信号，无需更换模块，通过软件组态即可；

▲显示工程量数据的数值范围更宽，可显示5 位数值：-9999~19999；

▲可以组态、显示工程位号，工程单位，有流量累积；

▲单色无纸记录仪具有闪动报警显示，同时指示各路通道的下下限、下限、上限、上上限报警；12 路继电器报警输出；

▲可组态8点变送输出，光电隔离，误差小于±0.2% F·S；

▲数显智能仪表显示精度高，基本误差为±0.2% F·S；

▲智能记录仪温压补偿，支持补偿信号输入、常数可选，提供多种补偿模型，如过热蒸汽，饱和蒸汽、压力补偿等常用补偿模型；

▲内置GB2312汉字库，使用全拼输入法输入；

▲支持外接微型打印机，手动打印数据、曲线，自动定时打印数据，满足用户现场打印的需求；

▲配备标准USB 接口。历史数据转存快捷方便；

▲标准串行通讯接口， 带光偶隔离的RS485和 RS232C；

▲支持标准ModBus RTU 通讯协议（选配功能），除支持本公司数据管理软件外，还支持MCGS、组态王等流行组态软件；

▲单色无纸记录仪采用新型开关电源，能在交流电源AC 85V~265V宽电压范围内正常工作；

▲提供变送器DC 24V隔离配电；

▲全铝密封外壳，通过EMCIII级，保证仪表在恶劣的环境中正常工作。

技术指标

1.显示

·寸蓝色LCD或彩色TFT LCD

·字显示画面、棒图显示画面、实时曲线画面、追忆曲线画面共四个基本画面

·记录仪本误差小于±0.2%F·S，数字显示范围-9999~19999

·量分辨力：1/60000，16位AD转换器

·时曲线记录间隔0.1秒~60秒分8档，对应整屏曲线时间30秒~300分

·忆曲线记录间隔从0.1秒到50秒连续可设超过50秒时可选1分钟，5分钟，10分钟，30分钟，60分钟。可选择循环或非循环两种记录方式

2 输入信号

输入信号包括直流电流，直流电压，热电阻，热电偶，远传压力表五类，通过按键输入选择。隔离万能输入，无需跳线器。

       直流电流：（4~20）mA，（0~10）mA，（0~20）mA
       直流电压：（1~5）V ，（0~5）V ，mV
       热电阻：Pt100，Cu100，Cu50，BA1，BA2，G53
       热电偶：K，S，R，B，N，E，J，T

       其它输入信号或分度号需在订货时注明。

3 报警输出及变送输出

·电器输出：触点容量AC 220V，3A，阻性负载

·2点可组态输出，可按通道的各报警点值设定

·组态8点变送输出，光电隔离，误差小于±0.2% F

·S，电流输出负载能力≤450Ω

    电压输出配接设备阻抗：需大于2KΩ

4 外供电源

·C 24V电源：用于给变送器供电，最大负载能力≤200mA

5 通讯打印接口（选配功能）

·隔离

·S232、RS485标准，在订货时注明

·讯速率9600，19200，57600，115200通过设定选择

·套测试软件，提供组态软件和应用软件技术支持

·选Modbus RTU通讯协议与上位机通讯

6 电源条件

·C 220V供电的仪表：AC 85~265V，功耗小于25VA

·C 24V供电的仪表：24V±10%，功耗小于25VA

注：实际功耗与仪表总通道数有关

7 环境及其他

·温度范围：0℃~50℃

·藏温度范围：-20℃~70℃

·作湿度范围:低于85%R.H，无结露

·表的重量：最大约2.8Kg

8记录时间

记录时间的长短与FLASH 存储器容量、记录间隔和输入点数有关，

单色无纸记录仪说明：

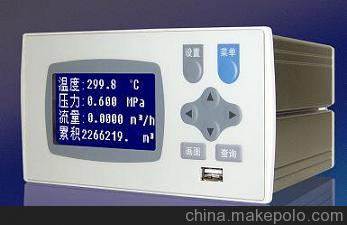

① 蓝色5英寸320×240分辨力液晶屏
② 1~16通道万能输入，基本误差±0.2%、16位A/D转换器
③ 64MB记录内存，0.1秒~60分记录间隔
④ U盘转贮接口
⑤ 外形尺寸：144×144
⑥ 仪表电源：220V AC

无纸记录仪基本配置：
1通道输入，外供24VDC(≥200mA)

智能无纸记录仪扩展功能：

（因端子等原因，同时具有报警、变送等多项功能时，路数的限制请事先咨询）
① 可增加通道输入
② 报警输出（最多12路）
③ 变送输出：最多4路
④ 通讯接口：RS485或 RS232
⑤ U盘转贮接口
⑥ 累积积算功能（限模拟量流量信号，全部输入）
⑦ 补偿积算功能: （限4路）
⑧ PID功能: （限4路）
