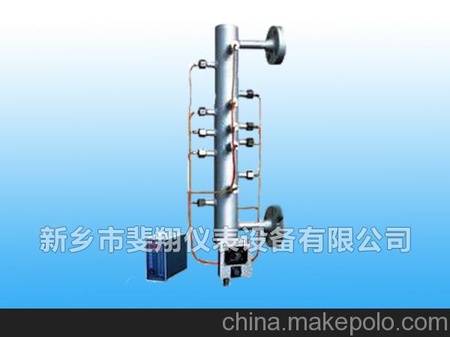

电接点液位计

特点及技术参数

1.特点：

①具有闪光、声音报警功能。

②具有4-20mA或0～10mA的模拟信号输出，可接DCS系统，设有保护联锁输出功能。

③具有自供电功能，断电后可继续工作4小时。

④仪表上设有三个按钮，a报警消音、b排污按钮、c检测按钮。

2.技术参数

①液体水阻范围：0-500KΩ

②继电器输出接点容量：220V、3A

③水位显示点数：5-19点（最多可达38点） 例如19点：0、±15、±30、±50、±75、±100、±150、±250、±300

④外形尺寸：250mm×80mm×160mm 安装尺寸： 15mm×76mm

⑤整机功率：≤5W

测量筒、电极及技术参数

1.测量筒制造标准 按国家机械行业标准JB/T6691-93锅炉用电接点液位计技术条件制造、生产、检验。

2.电极（电接点）采用超纯陶瓷制造。结构分两种：压入式和螺纹式

技术指标

工称压力：1.6、2.5、4.0、6.4、10、12、16、22MPa 绝缘性能：≥500MΩ

工作压力：≤21.56MPa 可测中心距：≤2200mm

工作温度：372℃

电接点水位计根据水与汽电阻率不同而设计。测量筒的电极在水中对筒体的阻抗小。在汽中对筒体的阻抗大。 随着水位的变化，电极在水中的数量产生变化。转换成电阻值的变化。传送到二次仪表，从而实现水位的显示、 报警、保护联锁等功能。

液位计

在容器中液体介质的高低叫做液位，测量液位的仪表叫液位计。液位计为物位仪表的一种。 液位计的类型有音叉振动式、磁浮式、压力式、超声波、声呐波，磁翻板、雷达等。

接点

接点一般指开关、插销、电键和继电器等电器中使电路或通或断的开合点,

相关问答

有谁知道电接点液位计有和优缺点

不能用液位计直接控制电磁阀，否则液位计电接点容易损坏。
应该将液位计信号分别送入继电器控制电路中，由继电器系统完成3个水槽供水的控制逻辑，最后由继电器（或接触器）来控制电磁阀。
逻辑关系是：
1、任何一个液位计“满”信号，都使相应的电磁阀关闭；
2、当3个液位计都输出“满”信号时，另输出“关闭水泵”信号；
3、任何一个液位计输出“缺水”信号时，相应的电磁阀开启，水泵开启。
此处不便挂电路图，其实很简单，3个液位计控制3个中间继电器，电磁阀直接由中间继电器分别控制，3个继电器再取另外的接点控制1个接触器（逻辑“或”的关系--3组继电器接点并联后控制接触器线圈），接触器控制水泵电机。
