    电雕凹版是目前国内软包装凹印行业用最普遍的一种印版，以下是本公司将对软包装凹版的电雕制版工艺流程加以简单介绍。
接稿和审稿

　　接稿和审稿是一个十分重要的环节，接稿人员首先必须与客户沟通好，弄清楚活件的类型：是新版、改版还是旧版重雕？如果是新版，就要经历图1所示的整个工艺流程；如果是改版且客户自带旧版辊的话，就可以省去机加工工序；如果是旧版重雕（比如铜层被划伤），则可以省去机加工和电脑制作两道工序。下面以新活件为例对接稿和审稿工作进行介绍。

    首先检查客户提供的资料（光盘、彩稿、塑料样或者标准色样、文字性说明等），并一一做好登记，因为有些物品资料在发货时还要随版返还客户。接下来就该审稿了，一般包括以下几项主要内容。
　　（1）首先要确定稿件的成品尺寸，这是最基本也是最重要的一点。
　　（2）根据稿件尺寸计算出合适的版辊尺寸（长度和直径）。
　　（3）确定堵孔的尺寸及版辊直径的递增值（一般为0.03mm）。
　　（4）根据印刷方式（里印或者表印）确定是制正版还是反版，如果是里印活件需制正版，表印活件则需制反版。
　　（5）根据稿件的具体情况确定分哪几色制版（即版辊数量）。
　　（6）根据印刷方式确定印刷色序，一般来说，里印活件的印刷色序是由深到浅，比如黑→蓝→红→黄→白，而表印活件的印刷色序则恰恰相反，通常是按照由浅到深的顺序进行印刷，比如黄→品红→青→黑。
    （7）如果稿件铺满底色的话，确定是否要需要出血。
　　（8）确定客户对套印线的类型有无特殊要求。
　　（9）明确是采用普通的分切检测线，还是客户另有特殊要求。
　　（10）明确客户对分切方向有无特殊要求，在确定拼版方向时一定要考虑到这一点，可以避免成品膜卷的重卷。另外，如果产品要在自动包装机上自动包装，也需要考虑拼版方向。
　　（11）制袋技术的要求，比如是三封袋还是背封袋？如果是背封袋，制袋光标要用什么颜色？光标尺寸大小有无特殊要求？如果是三封袋，那么热封边的宽度应该留多少等。
　　上述问题确定之后，就可以填写版辊加工单和制版说明书了，并在版辊加工单和制版说明书中对以上各项内容分别详细注明。同时还要将客户资料和活件资料存档，以便日后查阅和调用。

图文设计与制作

电雕制版中的图文设计与制作，应当注意以下几点。
　　（1）凹版印刷的规律是：高光部分的小网点易丢失，暗调部分易并级。因此，在图像处理过程中应该有意识地提高图像高光、亮调部分的层次，并适当压缩暗调层次。
　　（2）在OPP薄膜上印刷时，由于5％以下的小网点往往印不出来，因此高光网点可以设定为C7%、M5%、Y5%，以利于小网点的再现，并保证高光层次丰富。同时，暗调不宜定深，以防网点并级为实地，黑场网点值可以设定为C90%、M81%、Y80%、K66%。
    （3）在渐变过渡网时，最好在photoshop中加噪，数值为3～6，以使过渡比较均匀。
　　（4）版面中的细线条、小文字等应尽量采用单色，以防套印不准。
　　（5）文字规格不能太小，一般不能小于4pt，防止印刷时阳文变粗、阴文变细或糊死。
　　（6）独立细线条的宽度不宜过细，一般应大于0.16mm。
　　（7）陷印值的大小跟稿件以及客户所用凹印机的套印精度有关，一般控制在0.1～0.3mm，可以根据具体情况来确定。
　　（8）尽量采用常用字体，如方正、汉仪、文鼎字库的字体，以免RIP时出错。

机加工

    在接到版辊加工单后，机加工工序人员要先根据加工单上所指明的版辊尺寸备料，然后再进行滚筒加工，加工方法一般有以下两种。

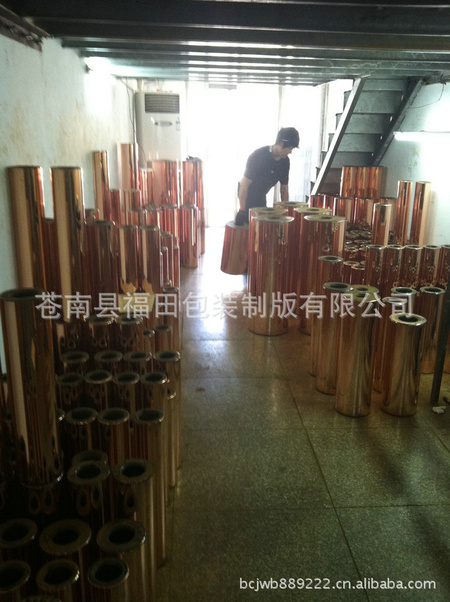

　　（1）采用无缝（厚壁）钢管直接加工成套筒形滚筒，这种方法的加工工序少，但直径规格受到限制，且滚筒内径加工尺寸一定要能与凹印机上的版辊轴相匹配。
　　（2）采用壁厚在10mm以上的钢板，剪切后用卷板机卷压成筒状，然后再焊接、车光、磨平、抛光。这种凹版滚筒一般由滚筒、轴和加固筋三部分组成，加固筋的作用是防止滚筒变形变翘。这种滚筒加工复杂，尤其是动平衡和同心度较难掌握。
值得注意的是，薄膜在印刷过程中受热张力的作用易产生拉伸现象，因此，每套版辊相邻滚筒的直径要有一定的递增量，以弥补薄膜尺寸延伸带来的误差，从而保证套印精度以及各色组张力的相对稳定。

滚筒的机加工质量要求如下。
　　（1）滚筒的直径误差应控制在±0.02mm以内。
　  （2）滚筒表面光滑，无划痕、碰伤等。
　　（3）堵孔尺寸一定要符合要求，比如外径尺寸、键槽的宽度和深度等。
　  （4）滚筒两端锥孔的不同心度不能超过0.03mm。
　　（5）动平衡试验时不能出现上下跳动现象，否则会影响印刷时的套印精度，尤其是在高速印刷情况下很可能会出现大的偏差。
镀铜

　　在对机加工后的滚筒进行电镀之前，首先要进行清洗处理，因为如果滚筒表面有油污，电镀铜层就有一定的困难。可以先用去污粉或者去脂剂等仔细擦拭滚筒表面，去除滚筒上的油污，再用稀盐酸冲洗一次，最后用水彻底清洗干净，之后放入电镀槽中进行电镀。
清洗后的滚筒不能直接放入镀铜液中镀铜，必须要先镀镍再镀铜，否则铜层与辊芯的结合会十分不牢固。镀铜之后的滚筒要在研磨机上进行研磨，一般先粗磨（比如用180号磨石），然后再细磨（比如用800号和2000号磨石），最后还要上抛光机进行抛光。
电镀铜层的质量标准如下：
　　（1）铜层表面光滑平整，没有砂眼、油点，不起皮。
　　（2）铜层厚度一般为0.1mm左右，铜层太厚，造成不必要的浪费；铜层太薄，电雕时容易打针。
　　（3）铜层硬度应该控制在180～220HV，硬度太高，电雕时容易打针；硬度太低，网点易变形，不利于阶调的还原和再现。
    （4）滚筒两端倒角光滑，无毛刺或凹坑。

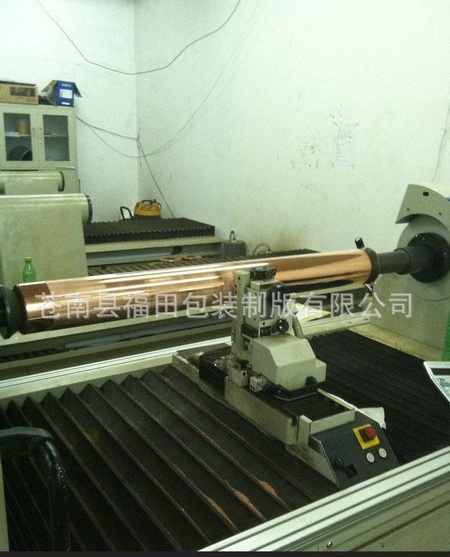

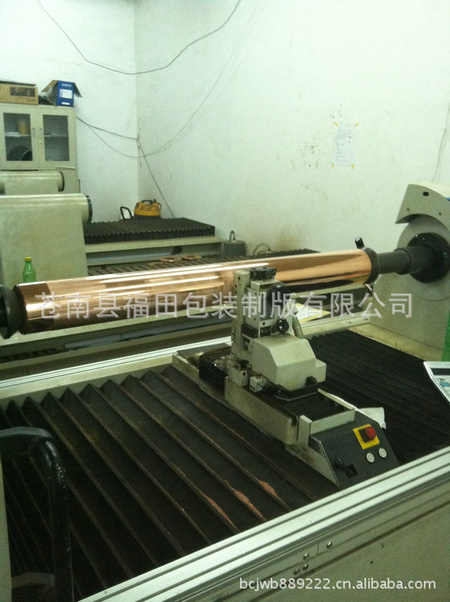

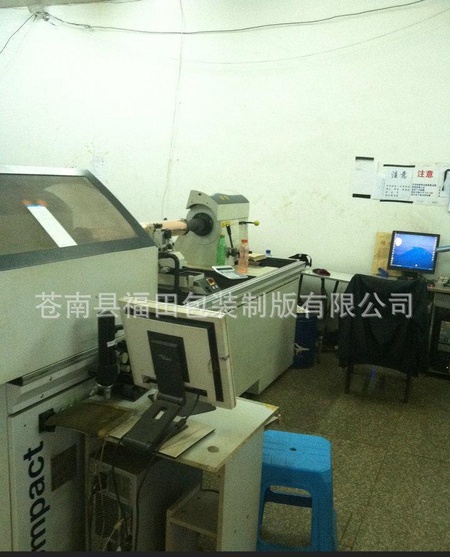

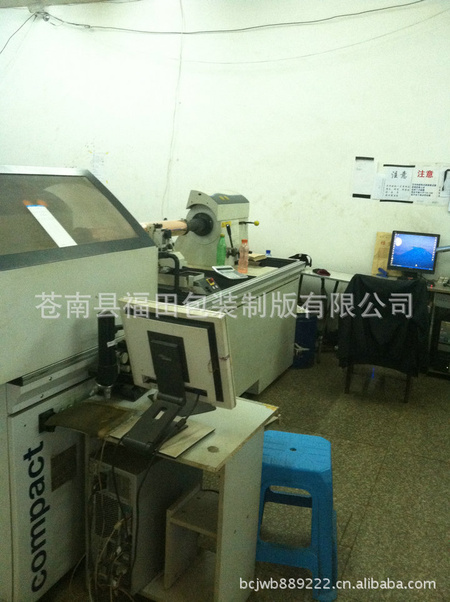

电雕

　　电雕机一般备有（或自行设计）多套层次复制曲线，其总体趋向都是对中间调到暗调的层次做逐步压缩，只是压缩量及曲线形态略有不同，选用前应进行测试。

1.试雕和雕刻
　　在对滚筒进行正式雕刻之前，要先进行试雕，检查高光及暗调网点的大小是否合适，如果不合适，就要对高光、暗调以及通沟的大小进行调整，直到合适之后再进行正式雕刻。
影响电雕质量的主要因素如下。
　　（1）雕刻线数以及雕刻角度。电雕凹版的雕刻线数一般为50～100线/厘米，雕刻线数越高，图像越精细。为了避免出现龟纹，各色版必须采用不同的雕刻角度，电雕凹版是通过改变网穴开口度（比如正常、拉伸和压扁）来实现雕刻角度变化的。雕刻角度不同，网穴的深度也不同，45°网穴最深，30°和60°的网穴较浅。一般品红版采用60°，青版采用30°，黄版和白版采用45°，黑版则采用38°，且采用更高的雕刻线数。<
    （2）试雕对雕刻网穴的影响。高光和暗调部分的试雕值越大，则雕刻的高光和暗调网穴就越大越深，反之则浅。此外，通沟的大小也会对暗调部分网穴之间的形状产生影响，从而影响暗调和实地部分的印刷密度。
　　（3）雕刻针的角度、磨损状况对网穴的雕刻质量也会产生一定的影响。雕刻针的角度越小，雕刻的网穴就越大越深，反之则越小越浅；如果雕刻针的磨损比较严重，则雕刻出来的网穴就会变浅，从而影响层次的再现。
　　（4）铜层的硬度、厚度以及表面的光滑度也直接影响着电雕质量。

2.电雕网点的质量要求
　　（1）网穴深度适宜。网穴的深浅影响着储墨量、色彩还原和层次再现，并影响最终印刷品的质量。
　　（2）网穴光洁、无毛刺。如果网穴侧壁上有毛刺，就会使网穴的储墨量下降，而且在印刷过程中还会磨损和破坏刮墨刀，产生刀丝。
　  （3）网穴的几何形状保持一致。电雕凹版的网穴形状为倒锥形，网穴表面光滑没有死角，在印刷过程中的传墨性较好。
　　（4）网墙整齐规则、厚度均匀，否则就会造成油墨转移不均匀，网点增大率不规则，从而影响印刷品的质量。
镀铬
　　电雕后的滚筒还需要进行镀铬处理，以提高表面的硬度、耐磨性、化学稳定性等印刷适性，从而提高版辊的耐印力。镀铬之后，还要在抛光机上进行抛光，以进一步提高版辊表面的光洁度。
镀铬层的质量检验标准主要包括如下内容。
　　（1）表面光洁，不能脱铬、露铜，不能有斑点、刮痕等。
　　（2）铬层硬度控制在800～1000HV，硬度太低会影响版辊的耐印力。
　　（3）铬层厚度达到10μm左右。
打样
打样样张是检验凹印制版质量并获得客户最终认可的一个重要依据，此外，它还可以为印刷提供标准色样和控制依据。目前主要通过凹印打样机来进行打样，同时数码打
