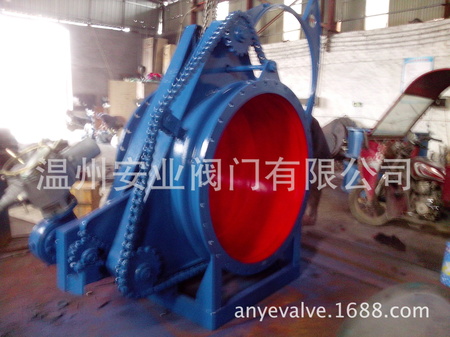

电动盲板阀门 F9L43X 链轮式挖机盲板阀门温州厂家网
8800.00
发布时间  2019-06-10 00:27:33
图文介绍 产品参数 联系方式





盲板阀特点原理:盲板阀共有三个驱动装置,其中有两个手动夹紧或松开装置,一个为使闸板开通或者关闭的电动装置,在开或关闸板中,首先松开两个手动装置,而后再启动电动装置,以达到闸板开或关的目的(特别注意:两个手动装置不松开,不得开启电动装置),闸板开或关完成后,再将两个手动装置夹紧,管道方能进行工作。

电动盲板阀由两个推杆、夹紧推杆和翻板推杆

适用介质:煤气、烟气等

适用温度:200

公称通径:DN200-3000



电动扇形盲板阀又名电动扇形眼镜阀,主要由左阀体、
右阀体、扇形闸板、不锈钢波纹管、电动驱动装置、电动夹紧
装置等零件组成。
阀体采用三点式锁紧扇形闸板结构。密封部位采用不
锈钢与橡胶密封圈,密封性能好,使用寿命长,密封圈设在闸
板上,便于维护时更换密封圈。
电动操作、工作平稳、启动灵活、动作可靠。夹紧机
构采用丝杆螺母进行夹紧,自锁性好。电动扇形眼镜阀设有不
锈钢波纹管,具有伸缩性强、使用寿命长等特点。


一、
安装位置

F9(76)型电(液、气)动盲板阀在开启时左、右阀体应有16-20mm的轴向位移。因此管路在阀门启闭过程中应具有满足上述位移的弹性变形或位移,建议按下述形式安装。其余型号的电(液、气)动盲板阀在能够保证管道外力不作用在阀门上的情况下,对安装位置不做规定。

二、
注意

DN1200以上阀门应托运超高,所以出厂时半开半关,请在安装时必须要关到原位,防止变形。用手动依次逆时针旋转三个连接螺杆,使阀体与阀板分离并有均衡适量的间隙(16mm左右),确认后转动阀板到工作位置。反向旋动接轴套板手,使阀板与阀体紧密接触,气体介质不外泄。

三、
操作时务必注意:

a、
橡胶密封圈不得与阀体粘连或发生硬摩擦,以防止损坏橡胶密封圈,破坏阀门的工作性能。

b、
操作时必须使用专用板手。

c、
左右阀体松开时,介质要外溢,为确保安全请采用关闭气源、减压、通风和其它能保证安全的措施。


加工定制
品牌安业,其他
型号F943X-2.5
阀体材料WCB Q235B
工作温度200
公称通径DN20-2800(mm)
密封材料硅橡胶
阀门性能特点耐高温、密封性能好、更换方便
工作介质煤气、烟气等
公称压力0.05-0.25MPA
连接方式法兰
执行器性能特点电动推杆式、电装式
规格DN600
