F943X-2.5C电动车眼镜蛇阀/电动车推杆扇形眼镜蛇阀/带波纹管图片盲板眼镜蛇阀
8521.00
发布时间  2019-06-10 00:29:54
图文介绍 产品参数 联系方式

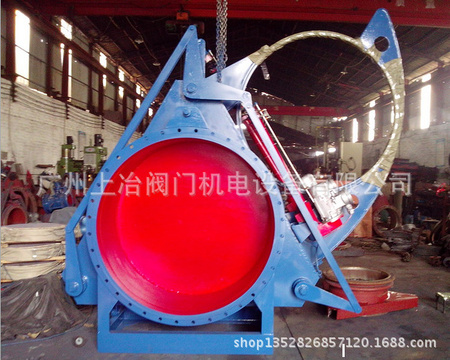

液动扇形眼镜阀











F43CX手动扇形盲板阀详细资料:       一、 扇形盲板阀产品特点:
       F43CX手动扇形 盲板阀又名手动眼镜阀、翻板阀、扇形阀,为长结构系列,在右阀体上设有伸缩器,用于较长管路中(注:不能作为管路的补偿器),可以补偿阀门启闭过程中产生的阀体轴向位移,减小阀门的启闭力矩。根据大口径阀门的特点,阀体设计成三角形结构,加强了阀门的整体刚性。橡胶密封圈分别安装在左、右阀体上。
    二、主要性能指标:



公称压力MPa0.250.150.100.05密封试验压力MPa0.2750.1650.110.055强度试验压力MPa0.400.2250.150.075适用温度℃丁腈橡胶硅橡胶氟橡胶<120<250<300适用介质煤气等有毒、有害、易燃气体采用标准连接法兰尺寸符合JB/T81-94标准,检测方法符合GB/T13927-92标准主要零部件材料阀体、闸板为碳钢;连接轴、伸缩器为碳钢或不锈钢;密封圈为橡胶




       三、主要外形连接尺寸:
F43CX手动扇形盲板阀



DNDD1bn-φd长系列 L200320280148-φ185002503753351412-φ185003004403951612-φ225003504904451612-φ225004005404951616-φ226004505955502016-φ226005006456002020-φ226006007557052020-φ266007008608102024-φ266008009759202224-φ30600900107510202224-φ306301000117511202228-φ306301200137513202232-φ307501400157515202636-φ307501500167516202636-φ307501600179017302640-φ307501800199019302644-φ307502000219021302648-φ30750




       四、扇形盲板阀订货须知:
      1、①产品名称与型号扇形盲板阀口径

          ③是否带附件以便我们的为您正确选型。
      2、若已经由设计单位选定的扇形盲板阀型号,请按扇形盲板阀型号直接向我司销售部订购。
      3、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的安业阀门专家为您审核把关



介质温度200度(℃)
材质Q235B,其他
品牌上海正安阀门有限公司/上海立浪阀门/上海恒业阀门/上海柯凌阀门/geerte/广州上冶阀门/广州正安,其他
型号F743X
产品别名插板阀、翻板阀、眼镜阀
适用范围煤气管道、天燃气管道等
连接形式法兰
类型(通道位置)直通式
流动方向单向
驱动方式手动/电动,其他
用途截止
适用介质煤气,烟气,有毒有害气体,其他
压力环境常压
