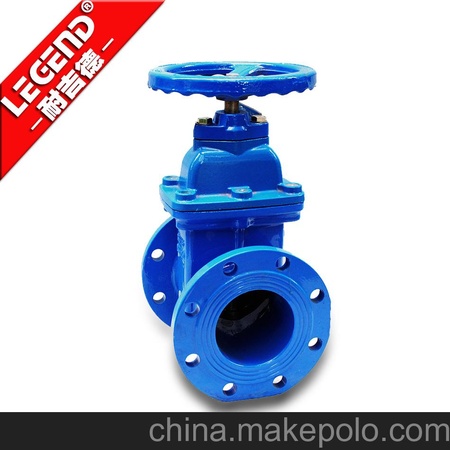

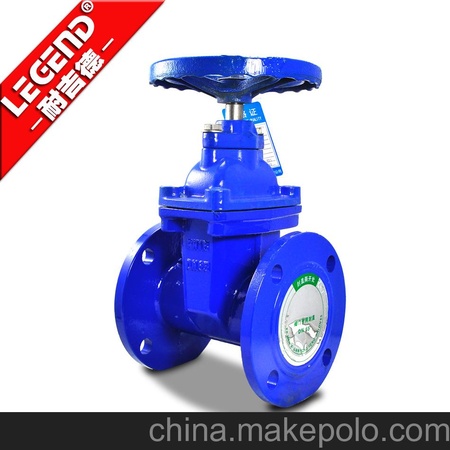

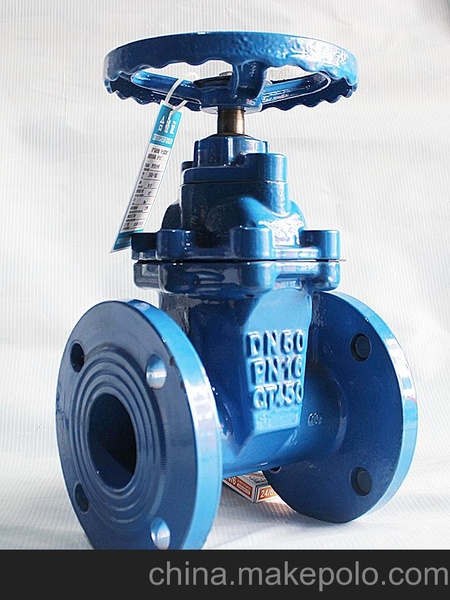

产品名称：弹性座封闸阀
产品特点
闸阀的更新换代产品，闸板被特殊橡胶整体包裹，利用橡胶的弹性变形使阀门密闭，达到零泄漏。阀腔内无闸槽，不滞留杂物，阻力极小，开关轻巧。采用三道“O”型密封圈，不压盘根，免维护。阀体内外均采用无毒环氧树脂静电喷涂，不会产生锈水，可满足直接饮用水要求。
技术参数
型号 | Z45X-10 | Z45X-16 |
| 公称压力 | 1.0MPa(10kgf/cm2) | 1.6MPa(16kgf/cm2) |
| 公称通径 | 40～500mm | 40～500mm |
| 密封实验压力 | 1.1MPa(11kgf/cm2) | 1.76MPa(17.6kgf/cm2) |
| 强度实验压力 | 1.5MPa(15kgf/cm2) | 2.4MPa(24kgf/cm2) |
| 适用温度 | -40～100℃ | -40～100℃ |
| 适用介质 | 水、油、天然气及其他非腐蚀性流体 | 水、油、天然气及其他非腐蚀性流体 |
| 驱动方式 | 手动、电动 | 手动、电动 |
亦可根据客户要求，提供具有特殊技术参数的产品 | ||
阀门材料表
| 阀体 | 灰铸铁、球墨铸铁 |
| 闸板 | 灰铸铁、球墨铸铁、NBR、NR、EPDM |
| 阀盖 | 灰铸铁、球墨铸铁 |
| 手轮 | 碳钢、灰铸铁、球墨铸铁 |
| 阀杆 | 不锈钢 |
| 密封套 | 黄铜 |
| 阀杆螺母 | 黄铜 |
| 密封圈 | NBR |
制造规范
阀门连接尺寸符合GB17241.6-1998标准，阀门结构长度符合GB/T12221-1989短系列标准，压力试验符合GB/T13927-1992要求。
数据表（单位：mm）
公称通径（DN） | 结构长度 | H | 螺栓 | ||||||||
10Kg | 16Kg | 参考重量kg | |||||||||
螺孔中心圆直径D | 螺栓孔径 | 数量 | 螺纹规格 | 螺孔中心圆直径D | 螺栓孔径 | 数量 | 螺纹规格 | ||||
40 | 165 | 170 | 110 | 19 | 4 | M16 | 110 | 19 | 4 | M16 | 7 |
50 | 178 | 185 | 125 | 19 | 4 | M16 | 125 | 19 | 4 | M16 | 9 |
65 | 190 | 205 | 145 | 19 | 4 | M16 | 145 | 19 | 4 | M16 | 11 |
80 | 203 | 310 | 160 | 19 | 8 | M16 | 160 | 19 | 8 | M16 | 16 |
100 | 229 | 340 | 180 | 19 | 8 | M16 | 180 | 19 | 8 | M16 | 27 |
150 | 267 | 430 | 240 | 23 | 8 | M20 | 240 | 23 | 8 | M20 | 50 |
200 | 292 | 520 | 295 | 23 | 8 | M20 | 295 | 23 | 12 | M20 | 80 |
250 | 330 | 545 | 350 | 23 | 12 | M20 | 355 | 28 | 12 | M24 | 120 |
300 | 356 | 660 | 400 | 23 | 12 | M20 | 410 | 28 | 12 | M24 | 160 |
400 | 406 | 915 | 515 | 28 | 16 | M24 | 525 | 31 | 16 | M27 | 350 |
500 | 457 | 1110 | 620 | 28 | 20 | M24 | 650 | 34 | 20 | M30 | 585 |
