卧式丝带绣塑料微颗粒j搅拌机
28500.00
发布时间  2019-06-10 20:23:36
图文介绍 产品参数 联系方式


          品牌:广州腾丰机械
          型号:WLH
          应用领域:制药、食品、化肥、砂浆等
罗带混合机动画

1435188133_567300573

11_看图王

      一、工作原理



工作原理

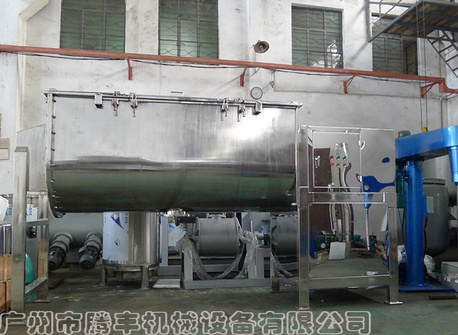

卧式螺带混合机由混合仓、搅拌器、驱动装置基本组成,U型管状仓内安装双层异向螺带盘绕的搅拌器轴,外螺旋带在动力的驱动下,其盘绕形式配合旋转方向把物料从U型仓两端向中央地带推动,而内螺旋带把物料从中间向两端推动,形成对流混合。
混合机卧式筒体底部中央开设出料口,外层螺旋带的蜗旋结构配合主轴旋转方向驱赶筒壁内侧物料至中央出料口出料,确保筒体内物料出料无死角。

        二、性能介绍

1.灵活的选材方案
混合机可采用碳钢、锰钢、304不锈钢、316L不锈钢钢、201不锈钢以及其它材质的钢材定制,并且不同材质也可以结合使用;

设备选材时区分:与物料接触部分以及非与物料接触部分;

混合机内部还可以针对性增加如防腐、防粘结、隔离、耐磨等功能性的涂层或保护层;

不锈钢表面处理分喷砂、拉丝、抛光、镜面等处理方式,并可分别应用于不同的使用部位。

undefined

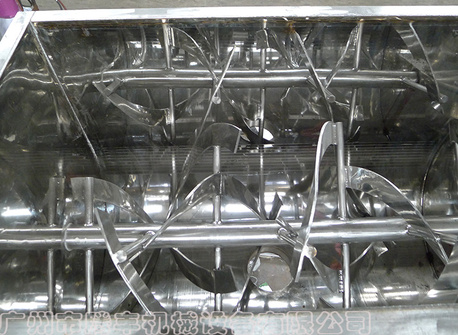

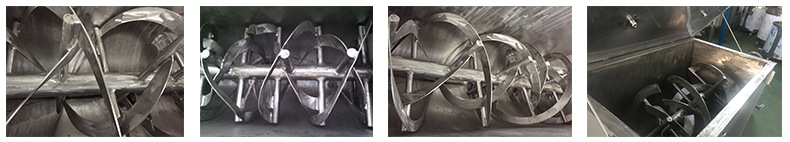

2.高效的搅拌装置

混合机根据不同的物料性质可配置不同的搅拌器;

undefined

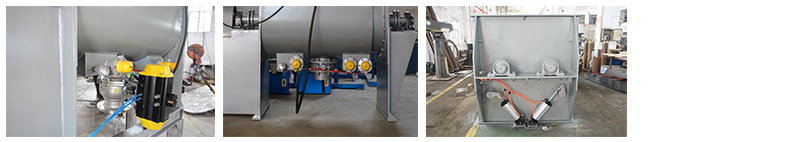

4.放料装置
卧式螺带混合机常规配置气动曲面翻板阀,当阀门关闭时,阀门的曲面翻板完全贴合筒体弧面,在搅拌过程中,没有多余的搅拌死角,使混合物料更加均匀。
阀门的驱动可区别为手动、气动、电动三种。
供参考的阀门还有粉体球面阀、滚筒阀、梅花错位阀、粉体蝴蝶阀、旋转喂料阀等。undefined

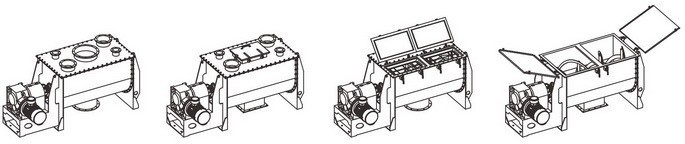

5.开口方式
混合机的筒盖上可设置不同形式的开口,满足不同的工况下使用。依照开口作用可设置人孔、清理门、投料口、排气口、
除尘口等,开口形式有法兰式标准开口、快开式带盖门口。
混合机可设置成筒盖全开式,便于清理设备内部。undefined

       三、选型参数

4147473051_1146795392

型号

有效容积(

最大产量(kg)

转速(r/min)

驱动功率(kw)

重量(kg)

WLH-0.3

0.18

200

62

5.5

600

WLH-0.5

0.3

300

62

7.5

900

WLH-1

0.6

600

49

11

1200

WLH-2

1.2

1200

33

15

2000

WLH-3

1.8

1800

33

18.5

2500

WLH-4

2.4

2500

27

22

3500

WLH-5

3

3000

27

30

4000

WLH-6

3.6

3600

27

37

4500

WLH-8

4.8

4800

22

45

5000

WLH-10

6

6000

22

55

6000

WLH-15

9

9000

14

75

7500

WLH-20

12

12000

14

90

10500

WLH-30

18

15000

12

110

13000

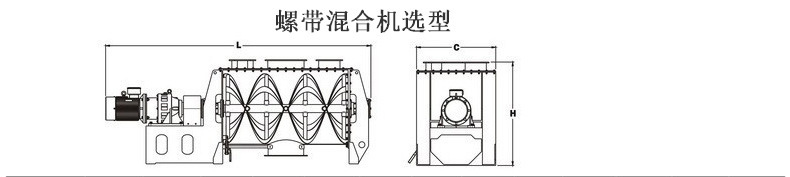

4131419423_1146795392

混合机型号

L

C

H

设备重量

mm

mm

mm

KG

LHY-0.3

1900

1000

950

550

LHY-0.5

2250

1150

1250

900

LHY-1

2650

1300

1400

1500

LHY-2

3200

1500

1650

2500

LHY-3

3900

1750

1750

3600

LHY-4

4100

1800

1900

4200

LHY-5

4250

1850

2000

5100

LHY-6

4730

1900

2200

5600

LHY-8

5100

2150

2300

6500

LHY-10

5580

2170

2500

7800



混合机型号

L

C

H

设备重量

mm

mm

mm

KG

LHY-6

5500

1800

2200

5800

LHY-8

5750

1950

2300

6900

LHY-10

6700

2000

2500

8200

LHY-12

6800

2200

2600

10500

LHY-15

7100

2500

2900

12000

LHY-20

7400

2700

3150

15000

LHY-25

7800

3050

3200

18000

LHY-30

8200

3250

3320

20000



1、确定每批次混合的物料体积,范围在0.1-20立方米,选取相应规格的设备。
2、选取设备制作材质,材质分:与物料接触部分、不与物料接触部分,设备其它部件保持原有材质。
     (材质依据物料性质、工况要求、卫生级别等因素决定,常规有碳钢、304/316L/321不锈钢)
     (材质选定后依据要求确定表面处理要求)
3、根据物料的比重、流动性等性质,以及启动标准来确定配置的驱动能力。
     (启动标准分:重载启动、空载启动)
4、依据实际工艺情况,增加辅助功能组件,如喷液、加热/冷却、等。
5、设计设备的开口要求,如加料口、清理口、排气孔等
6、选择出料模式以及驱动方式,分手动、气动、电动
重要提示:设备的选型是比较重要的环节,应尽可能提供物料的详细信息,以及工艺安排,以便我公司专业人员为您提供优质的技术服务。



           四、配套方案

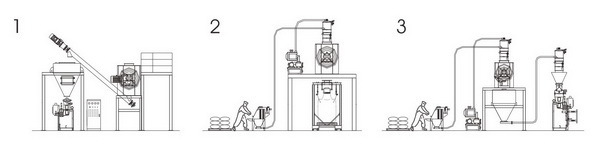

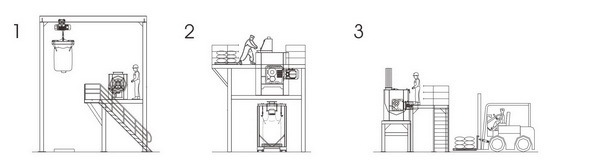

产业化简易生产流程



1435149565_567300573
配置1:使用吨袋原料,行车吊装,结合除尘器直接进行投料;
配置2:架设多层平台,人工拆袋投料,混合出料后采用吨带包装机;
配置3:最简易使用混合设备,直接投料直接放料,配置叉车装卸料;
1435149536_567300573
配置1:使用人工投料平台,物料混合后螺旋提升入成品仓,下接包装设备;
配置2:采用真空上料方式,地面投料,混合出料后采用吨带包装机;
配置3:多级真空上料输送,混合储存后,再进行包装;
1435149493_567300573
配置1:多层操作台设计,货梯送料,投料、仓储、混合、储存、包装,一体塔式结构;
配置2:采用斗式提升机送料,进混合、仓储、包装;
配置3:真空上料机投料、混合、仓储、包装,上下一体结构;
配置4:人工投料、混合、仓储、包装,上下一体结构



订货号20190066
应用领域医药
货号0066
物料类型粉状、粒状物料
适用物料干粉
动力类型电动
工作方式扩散混合机
料筒运动方式二维
结构形式圆筒混合机
产品类型全新
品牌tf
型号WLH-0.5
布局形式卧式
最大装料量500(Kg)
每次处理量范围101-500(千克)
生产能力500(Kg/次)
外形尺寸(长*宽*高)2100*0.8*1400(mm)
整机重量580(Kg)
物料粒度2-2000(目)
卸料方式球阀出料
