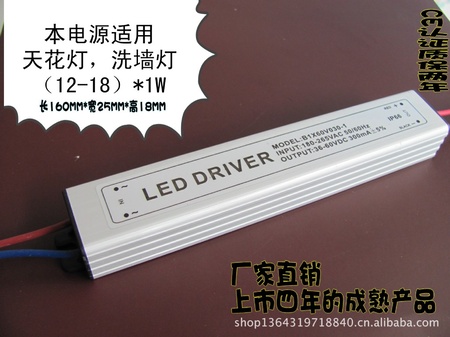

型号：B1X60V030-1 (12-18)*1W 本款高效的LED恒流驱动电路，适用大功率LED和等效其他功率的各类LED。采用了国际老牌IC厂商仙童的领先技术驱动芯片，经过精细设计和长期测试，使它成为一款具有标杆档次的优秀驱动器！它具有效率高、发热小(温升低)、工作稳定性高等特点。 1.产品外形： 产品尺寸：160mm(长)X 25mm(宽) X 18mm（高） 外壳材质 ：铝 电线要求 ：输入棕蓝色,输出红“+” 黑“-” 2．产品特性： • 高效、低耗、节能、环保 • 高稳定性、低纹波提高了LED的光效，减少了光率印 • 符合安规认证及电磁兼容要求 • 恒流设计保证了LED的稳定、长寿命和光效 • 8小时、100％全负载老化及全系列功能及保护测试 3．产品参数： 【输入电压】 AC 180-265V 【输出电压】 DC 36-60V 【输出电流】 300mA ±5% 【效 率】 大于等于84% 【环境温度】 -15—+55℃ 使用方法 1、请确认电源的功率，串并数是否跟灯珠匹配，如（4-7）*1W的电源，输出电压是24V，电流是300mA，可驱动4-7颗单颗1W灯珠串联，或者可驱动98颗3528灯珠7串14并。本公司可提供相关匹配咨询。 2、电源输出端红黑线为正负极，对应连接灯珠的正负极，不可接反；电源的输入端为棕兰线，连接市电110V-220V。 关于端子 1、一般天花灯具配套电源需要配带端子线，电源端端子线不收费，另外一端端子线需要收取0.2元成本费。 2、如果非本公司配置的端子线，请确认红黑线位置是否相同，如果不同可在焊接灯珠时，将红色线焊接在负极，黑色线焊接在正极。 注意事项 1、棕兰线为输入端，红黑线为输出端。输入输出端切记不可接反，接反会造成不可逆转的损坏，甚至爆炸。这种情况本公司不予保修！ 2、LED灯珠是有极性的电子器件，本公司产品红色为输出正极，黑色为输出负极。 3、电源使用前请确认其功率、串并数是否跟灯珠匹配，匹配不好将会出现闪烁或不亮，甚至烧毁灯珠。 4、电源工作电压必须在规定范围内，切记不可超出！ 5、电源工作环境温度为-15℃—50℃，最佳环境温度为30℃。 6、胶壳电源为不防水电源，请勿在室外使用，在室外使用引起的不良不予保修。 产品包装 本公司所有产品都有专用小白盒进行包装，外箱为高品质瓦楞纸箱。 电威电之光电子厂是一家专业从事LED驱动电源研发、设计、制造及售后服务于一体的高新技术企业。公司秉承：质量第一，共创双赢的企业宗旨，坚持以平等、诚信、合作、发展的经营准则，给您带来最满意实惠的产品

LED

发光二极管简称为LED是指由含镓（Ga）、砷（As）、磷（P）、氮（N）等的化合物制成的可以把电能转化为光能的半导体二极管的一种。 当电子与空穴复合时能辐射出可见光，因而可以用来制成发光二极管。在电路及仪器中作为指示灯，或者组成文字或数字显示。砷化镓二极管发红光，磷化镓二极管发绿光，碳化硅二极管发黄光，氮化镓二极管发蓝光。因化学性质又分有机发光二极管OLED和无机发光二极管LED。
