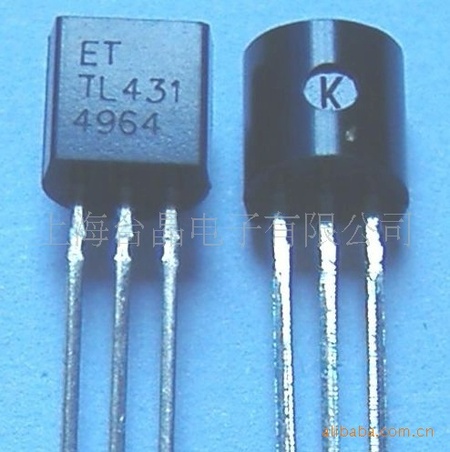

三极管TL431，
SOT23，TO92 SOT-89 SO-8封装
产品型号 封装形式 产品特性
LM78L00 TO-92/SOP89 正压稳压器
LM324 DIP14/SOP14 运算放大器
LM358 DIP8/SOP8 运算放大器
LM386 DIP8/SOP8 运算放大器
LM339 DIP14/SOP14 电压比较器
LM393 DIP8/SOP8 电压比较器
LM317 TO-220 正可调稳压器
LM7800 TO-220 正压稳压器
LM7900 TO-220 负压稳压器
LM2576 TO-220/TO-263 DC/DC
LM2596 TO-220/TO-263 DC/DC
TL431 TO-92 基准稳压源
TL494 DIP16/SOP16 开关电源控制器
MC34063 DIP8/SOP8 充电控制器
UC3842B DIP8/SOP8 开关电源控制器
UC3843A DIP8/SOP8 开关电源控制器
UC3844A DIP8/SOP8 开关电源控制器
UC3845A DIP8/SOP8 开关电源控制器
LM555 DIP8/SOP8 通用时基电路
KA7500 DIP16/SOP16 开关电源控制器
KA3842 DIP8/SOP8 开关电源控制器
PC817/EL817C DIP4 光电耦合器
存储IC：AT24C01，AT24C02，AT24C04，AT24C08，AT24C16，AT24C32，AT24C64，AT24C128，AT24C256，AT93C46，AT93C56/SMD/DIP，盘装管装大量现货
通用IC：LM358，LM393，LM339，LM324，LM386，NE555，ULN2003
电源管理IC：UC3842，UC3843，UC3844，UC3845，TL494，KA7500，MC34063，LM317T，LM2940，LM3588，TC4054-4.2，AMS1117
三端稳压器：TL431，78L05，78M05，L7805，L7806，L7808，L7809，L7810，L7812，L7815
74系列IC：74HC04，74HC14，74HC138，74HC164，74HC245，74HC373，74HC393，74HC595
音频功放：JRC4558，TEA2025，TBA820，TDA2822，TDA2030，TDA2003，CD6282，KA2206，KA2284，KA2411，KA8602，AN7312，TA7368，LM1875。LA1260，MC34018，MC34119，MC3361
MOS管：1N60，2N60，3N60，4N60，5N60，6N60，7N60，8N60，9N60，10N60，12N60，IRF730，IRF740，IRF830，IRF840，FQP50N06
肖特基二极管：MBR1045，MBR2045，MBR1065，MBR2065，MBR10100，MBR10200，MBR20100，MBR20200
达林顿二极管：TIP31C，TIP32C，TIP41C，TIP42C，TIP122，TIP127
三极管：8000，9000系列，13001-13009系列
ic
伦敦帝国理工学院（Imperial College London）是一所世界顶尖公立研究型大学，建立于1907年，是英国罗素大学集团、欧洲研究型大学联盟和国际科技大学联盟成员，是世界最具创新力大学之一。 其设有工程学院、自然科学学院、医学院和商学院四个学院，提供本科和研究生教育。
TL431
tl431是可控精密稳压源。 它的输出电压用两个电阻就可以设置从Vref（2.5V）到36V范围内的任何值，该器件的典型动态阻抗为0.2Ω，在很多应用中用它代替稳压二极管。
1%
1%是板野友美毕业的新专辑，是于2013年6月12日发行第4张专辑，这张单曲的四首第二B面曲包含了由板野友美亲自作词的三首歌曲，以及翻唱中森明菜的著名歌曲少女A。
相关问答
稳压二极管 TL431 参数
TL431是一个有良好的热稳定性能的三端可调分流基准电压源。它的输出电压用两个电阻就可以任意地设置到从Vref(2.5V)到36V范围内的任何值。该器件的典型动态阻抗为0.2Ω，在很多应用中可以用它代替齐纳二极管，例如，数字电压表，运放电路、可调压电源，开关电源等等。TL431是可控精密稳压源。它的输出电压用两个电阻就可以任意的设置到从Vref(2.5V)到36V范围内的任何值。该器件的典型动态阻抗为0.2Ω，在很多应用中用它代替稳压二极管，例如，数字电压表，运放电路，可调压电源，开关电源等。TL431是由德州仪器生产，所谓TL431就是一个有良好的热稳定性能的三端可调分流基准源。它的输出电压用两个电阻就可以任意地设置到从Vref(2.5V)到36V范围内的任何值数字电压表，运放电路、可调压电源，开关电源等等。TL431参数和特点：三端可调分流基准源TL431应用电路可编程输出电压：2.495V~36V电压参考误差：±0.4% ，典型值@25℃（TL431B）低动态输出阻抗：0.22Ω（典型值）温度补偿操作全额定工作温度范围负载电流1.0毫安--100毫安。全温度范围内温度特性平坦，典型值为50 ppm/℃，最大输入电压为37V最大工作电流150mA内基准电压为2.495V(25°C)1、 输出电压最高到 40V;2、动态输出阻抗低，典型值为 0.2Ω；3、阴极电流能力为 0.1mA~100mA;4、全温度范围内温度特性平坦，典型值为 50ppm/℃；5、噪声输出电压低；6、快速开态响应；7、ESD 电压为 2000V输出电压计算公式：UO=2.5*{1+(R1/R2)}
如何判断TL431 的好坏
三端可调分流基准源可编程输出电压：2.5V~36V电压参考误差：±0.4% ，典型值@25℃（TL431B）低动态输出阻抗：0.22Ω（典型值）温度补偿操作全额定工作温度范围负载电流1.0毫安--100毫安。全温度范围内温度特性平坦，典型值为50 ppm/℃，最大输入电压为37V最大工作电流150mA内基准电压为2.495V(25°C)特点1. 输出电压最高到 40V2. 动态输出阻抗低，典型值为 0.2Ω3. 阴极电流能力为 0.1mA~100mA4. 全温度范围内温度特性平坦，典型值为 50ppm/℃5. 噪声输出电压低6. 快速开态响应7. ESD 电压为 2000V输出电压计算公式UO=2.5*{1+(R1/R2)}
TL431引脚功能
VOUT=2.495*(1+R1/R2),R1是上偏置电阻，一端接正电源，一端接TL431的R脚。R2是下偏置电阻，一端接负电源，一端接TL431的R脚。TL431是可控精密稳压源。它的输出电压用两个电阻就可以任意的设置到从Vref(2.5V)到36V范围内的任何值。该器件的典型动态阻抗为0.2Ω，在很多应用中用它代替稳压二极管，例如，数字电压表，运放电路，可调压电源，开关电源等。TL431是一种并联稳压集成电路。因其性能好、价格低，因此广泛应用在各种电源电路中。其封装形式与塑封三极管9013等相同，如图a所示。同类产品还有图b所示的双直插外形的。封装形式：TO - 92、SOT - 89、SOT - 23。并联式稳压电源（TL431）的最大输出电流就是它的最大功率时的最大吸入电流。计算方法为：Io=(Vcc-Vo)/R1)-2mA ，当然还必须满足不超过TL431的最大功率：Vo*Io《0.5 以上就是安全使用TL431的方法。R5-R9的作用是是限流和分掉部分电压，因为输入是15V，输出是5V，这几个电阻分掉多余的电压（15V-5V=10V）。TL431工作电流为1mA到100mA ，可以让TL431的工作电流为20mA，这几个电阻并联后阻值可大概 取为 （15-5）/20mA=500欧姆，5个电阻分担20*20*500/1000000=0.2W的功率足够了，这样的话每个电阻可为2.5K。R10和R11选择1K的电阻，有点偏小，为了尽量减小功耗，建议两个同时选择10K的电阻，这样功耗不大，电阻安全，同时可以减少分流。参考资料来源：百度百科 -分压电阻
tl431的参数和特性
Uo=2.5*{1+(R1/R2)}=2.5*{R2/R2+R1/R2}=2.5*{(R2+R1)/R2}乘法变除法，除数的分子和分母要颠倒，所以Uo=2.5*{(R2+R1)/R2}=2.5 / {R2/(R1+R2) }至于2.5还是2.50，要看计算的精度要求，需要1位小数还是2位小数。TL431的精度可以百分位小数。===================================公式是这样得到的：由于：(1) TL431调整端内接的误差比较器的阈值是2.50V，这是由内部标准参考电压是2.50V决定的(2)调整端的输入电流很小，可以忽略不计，所以R1和R2中流过的电流可看作相等所以：当TL431及R1和R2构成的闭环反馈及调节电路正常工作时，R2两端的电压只能是2.50V。那么R1、R2 中的电流IR=2.50/R2，而R1和R2两端的电压就是：Vo=IR*(R1+R2)=(2.50/R2)*(R1+R2)=2.50*(R1+R2)/R2=2.50*(1+R1/R2)
