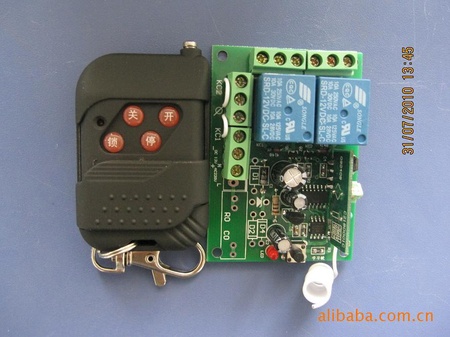

12伏电机正反转AU-YK401S说明书

1、两路无源输出，也就是输出两组开关信号，带双限位功能。

2、主要应用于：电机正转反转、遥控电动门(卷闸门上下滑动)、遥控窗帘左右滑动、遥控电机上下升降、安防等遥控领域。

3、采用大容量继电器，可控制上千瓦的电机及设备。

4、采用无线编码技术，无方向性，开关互不干扰。

二、主要技术指标：

工作电压  DC12V

   接收频率  315MHZ

   接收灵敏度 －95db

   编码方式   学习码

   工作方式   点动，互锁，自锁

   最大负载 10A

三、接线说明

－/＋为12V电源输入端；接线端子1和4为常开端，2和5为公共端，3和6为常闭端，7和8、9和10短接时（接限位开关），继电器才会工作。控制12伏电机正反转时，将1、4和12伏正极连接，3、6和12伏负极连接，2和5接到电机的两根线上即可。

四、操作说明

   1）AUDC12 AC220 控制板有五种电源规格：DC12V，AC12V，DC24V，AC24V，AC220V。控制输出为不带电源的继电器方式。输出方式有：点动，自锁，互锁三种方式，输出方式可随时更改。

    2）用互锁方式控制电动机左右转时，如需用到位控制，可断开控制板上KC1与KC2的连接线，接入一组常闭辅助触点的行程开关，可实现到位停止功能。（KC2是控制靠近接收模块的那一个继电器）

    3）输出方式选择及学习方法：按下要遥控器的任一键，学习指示灯应连续闪烁，否则本模块不能学习此遥控器。（点动和自锁方式要求遥控器至少有两个按键，互锁方式要求遥控器至少有三个按键）

    4）输出方式的选择：按下本控制板上的学习按键不放，大约两秒钟后，学习指示灯变亮，不要放开学习按键,再过大约四秒钟后，学习指示灯由亮变灭。不要放开学习按键，大约两秒钟后，学习指示灯会闪烁一次再过大约两秒钟后，学习指示灯会闪烁两次，再过大约两秒钟后，学习指示灯会闪烁三次。在学习指示灯闪烁一次后，学习指示灯闪烁两次之前，放开学习按键，则输出方式为点动方式。在学习指示灯闪烁两次后，学习指示灯闪烁三次之前，放开学习按键，则输出方式为自锁方式。在学习指示灯会闪烁三次后，放学习按

键，则输出方式为互锁方式。

    5）学习方法：按下本控制板上的学习按键不放，大约两秒钟后，学习指示灯变亮，放开学习按键，按下要学习遥控器的任一键，学习指示灯会闪烁三次后变亮，表示控制**路学习成功。接着按下要学习遥控器的另外的外一键，学习指示灯会闪烁三次后变灭，表示控制第二路学习成功，本次学习完成。本控制板**能记忆十六个遥控器，十七次将覆盖**次记忆的遥控器。（互锁方式除已学习的两键外，另外任一键为停止键）

    6）清除学习码：按下本控制板上的学习按键不放，大约两秒钟后，学习指示灯变亮，不要放开学习按键，再过大约四秒钟后，学习指示灯由亮变灭。表示已将所有记忆码清除，如果不想改变控制输出方式，放开学习按键。则输出方式保持清码之前输出方式不变。否则重复4）的动作。

咨询电话:15919875558罗先生  QQ：1401889353
