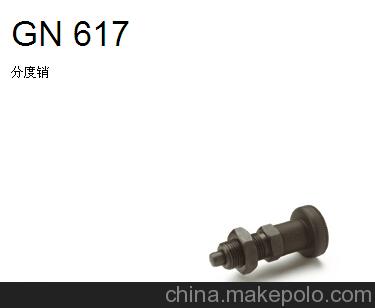

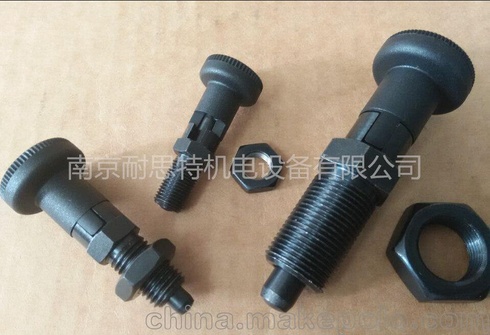

GN 617
分度销
标准件 主尺寸 弹簧压力 重量说明 d1 -0.02/-0.04 d2 d3 d4 e l1 ≈ l2 min. l3 l4 l5 l6 min. A/F 预压 最大压载 g
| GN 617-5-A | 5 | M10x1 | 21 | - | 13.8 | 45 | 5 | 17 | 5 | - | 15 | 12 | 7 | 17 | 18 |
| GN 617-6-A | 6 | M12x1.5 | 25 | - | 16.2 | 54.5 | 6 | 20 | 6 | - | 17 | 14 | 9 | 24 | 32 |
| GN 617-8-A | 8 | M16x1.5 | 31 | - | 21.9 | 69 | 8 | 26 | 8 | - | 23 | 19 | 11 | 30 | 70 |
| GN 617-10-A | 10 | M20x1.5 | 31 | - | 25.4 | 80 | 10 | 33 | 10 | - | 30 | 22 | 19 | 45 | 110 |
| GN 617-5-AK | 5 | M10x1 | 21 | - | 13.8 | 45 | 5 | 17 | 8 | - | 15 | 12 | 7 | 17 | 24 |
| GN 617-6-AK | 6 | M12x1.5 | 25 | - | 16.2 | 54.5 | 6 | 20 | 6 | - | 17 | 14 | 9 | 24 | 42 |
| GN 617-8-AK | 8 | M16x1.5 | 31 | - | 21.9 | 69 | 8 | 26 | 8 | - | 23 | 19 | 11 | 30 | 90 |
| GN 617-10-AK | 10 | M20x1.5 | 31 | - | 25.4 | 80 | 10 | 33 | 10 | - | 30 | 22 | 19 | 45 | 143 |
| GN 617-5-G | 5 | M10x1 | 21 | M5 | 13.8 | 45 | 5 | 17 | 5 | 6 | 15 | 12 | 7 | 17 | 15 |
| GN 617-6-G | 6 | M12x1.5 | 25 | M6 | 16.2 | 54.5 | 6 | 20 | 6 | 10 | 17 | 14 | 9 | 24 | 25 |
| GN 617-8-G | 8 | M16x1.5 | 31 | M8 | 21.9 | 69 | 8 | 26 | 8 | 12 | 23 | 19 | 11 | 30 | 53 |
| GN 617-10-G | 10 | M20x1.5 | 31 | M8 | 25.4 | 80 | 10 | 33 | 10 | 12 | 30 | 22 | 19 | 45 | 98 |
| GN 617-5-GK | 5 | M10x1 | 21 | M5 | 13.8 | 45 | 5 | 17 | 5 | 6 | 15 | 12 | 7 | 17 | 22 |
| GN 617-6-GK | 6 | M12x1.5 | 25 | M6 | 16.2 | 54.5 | 6 | 20 | 6 | 10 | 17 | 14 | 9 | 24 | 35 |
| GN 617-8-GK | 8 | M16x1.5 | 31 | M8 | 21.9 | 69 | 8 | 26 | 8 | 12 | 23 | 19 | 11 | 30 | 72 |
| GN 617-10-GK | 10 | M20x1.5 | 31 | M8 | 25.4 | 80 | 10 | 33 | 10 | 12 | 30 | 22 | 19 | 45 | 129 |
Technical information
带螺纹的本体
钢质，黑色氧化处理。
销头黑色氧化处理钢质，销头作硬化处理。建议与符合H7公差的孔配合。
锁紧螺母钢质，黑色氧化涂层处理。
“推/拉”滚花捏手高弹性聚酰胺基（PA）高科技聚合体，黑色，亚光饰面。耐溶剂、机油、油脂以及其它化学溶剂。
可供应以下标准型号- A型：带捏手，无锁紧螺母，符合ISO8675。
- AK型：带捏手及锁紧螺母。
- G型：无捏手及锁紧螺母。
- GK型：无捏手，带锁紧螺母，符合ISO8675。
可应客户要求，在无捏手的G型与GK型分度销上装配螺纹操作杆， 以便客户自行按需选装捏手或直接与机器的其它操作机构连接。
当分度销安装到薄壁时，可以选用带黑色氧化涂层的GN609型定距衬套，来弥补螺纹长度。
应用GN617型分度销适用于需要定位操作的场合。
GN 617.1
带定止位的分度销
标准件 主尺寸 弹簧压力 重量说明 d1 -0.02/-0.04 d2 d3 e l1 ≈ l2 min. l3 l4 l5 min. A/F 预压 最大压载 g
| GN 617.1-5-A | 5 | M10x1 | 21 | 13.8 | 51 | 5 | 17 | 5 | 15 | 12 | 7 | 17 | 23 |
| GN 617.1-6-A | 6 | M12x1.5 | 25 | 16.2 | 61 | 6 | 20 | 6 | 17 | 14 | 9 | 24 | 34 |
| GN 617.1-8-A | 8 | M16x1.5 | 31 | 21.9 | 75.5 | 7 | 26 | 8 | 23 | 19 | 11 | 30 | 9 |
| GN 617.1-10-A | 10 | M20x1.5 | 31 | 25.4 | 91 | 10 | 33 | 10 | 30 | 22 | 19 | 45 | 130 |
| GN 617.1-5-AK | 5 | M10x1 | 21 | 13.8 | 51 | 5 | 17 | 5 | 15 | 12 | 7 | 17 | 30 |
| GN 617.1-6-AK | 6 | M12x1.5 | 25 | 16.2 | 61 | 6 | 20 | 6 | 17 | 14 | 9 | 24 | 48 |
| GN 617.1-8-AK | 8 | M16x1.5 | 31 | 21.9 | 75.5 | 7 | 26 | 8 | 23 | 19 | 11 | 30 | 91 |
| GN 617.1-10-AK | 10 | M20x1.5 | 31 | 25.4 | 91 | 10 | 33 | 10 | 30 | 22 | 19 | 45 | 163 |
Technical information
带螺纹的本体
钢质，黑色氧化处理。
销头黑色氧化处理钢材制成，销头作硬化处理。建议与符合H7公差的孔配合。
锁紧螺母钢质，黑色氧化处理。
“推/拉”滚花捏手高弹性聚酰胺基（PA）高科技聚合体，黑色，亚光饰面。耐溶剂、机油、油脂以及其它化学溶剂。
可供应以下标准型号- A型：带捏手，无锁紧螺母。
- AK型：带捏手及锁紧螺母，符合ISO8675。
当分度销安装到薄壁时，可以选用带黑色氧化涂层的GN609型定距衬套，来弥补螺纹长度。
应用GN617.1型带定止位的分度销适用于要求进行定位操作的地方，且适用于需要将销头锁定在缩回位置的场合。
