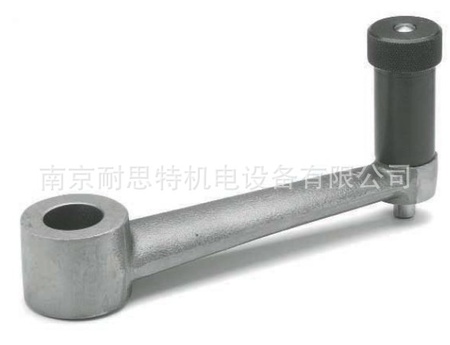

GN 558
Indexing control levers
•Sand-blasted and deburred nodular cast iron, matte finish.
•Hub with:
- B standard H7 tolerance plain bore
- K standard H7 tolerance reamed bore with DIN 6885/1 P9 keyway
(see table on page 669).
•Black oxide cylindrical handle.
•Hardened steel pin.
GN 558 indexing control levers are normally used for rotating or positioning
shafts.
They can also be supplied not assembled.
In this case, the holes for the pin can be made directly by the handle itself.

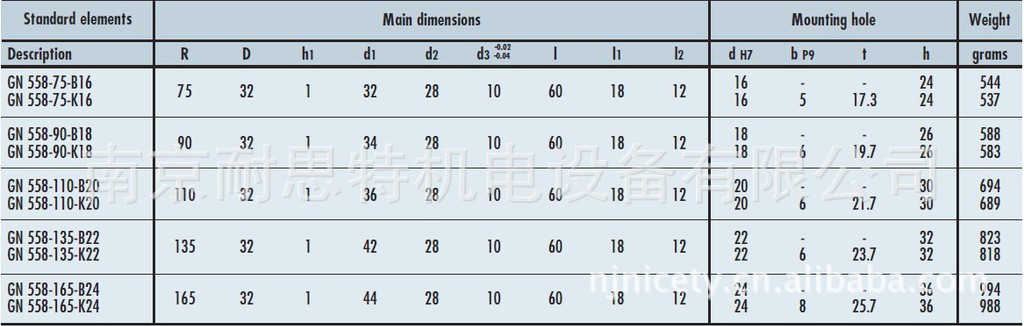

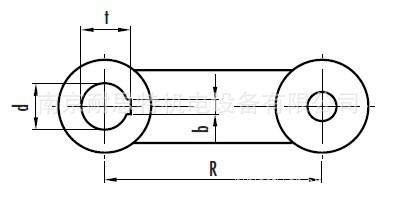

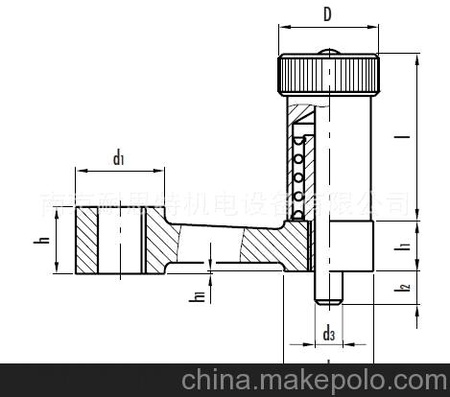

| GN 558-75-B16 | 75 | 32 | 1 | 32 | 28 | 10 | 60 | 18 | 12 | 16 | - | - | 24 | 544 |
| GN 558-75-K16 | 75 | 32 | 1 | 32 | 28 | 10 | 60 | 18 | 12 | 16 | 5 | 17.3 | 24 | 537 |
| GN 558-90-B18 | 90 | 32 | 1 | 34 | 28 | 10 | 60 | 18 | 12 | 18 | - | - | 26 | 588 |
| GN 558-90-K18 | 90 | 32 | 1 | 34 | 28 | 10 | 60 | 18 | 12 | 18 | 6 | 19.7 | 26 | 583 |
| GN 558-110-B20 | 110 | 32 | 1 | 36 | 28 | 10 | 60 | 18 | 12 | 20 | - | - | 30 | 694 |
| GN 558-110-K20 | 110 | 32 | 1 | 36 | 28 | 10 | 60 | 18 | 12 | 20 | 6 | 21.7 | 30 | 689 |
| GN 558-135-B22 | 135 | 32 | 1 | 42 | 28 | 10 | 60 | 18 | 12 | 22 | - | - | 32 | 823 |
| GN 558-135-K22 | 135 | 32 | 1 | 42 | 28 | 10 | 60 | 18 | 12 | 22 | 6 | 23.7 | 32 | 818 |
| GN 558-165-B24 | 165 | 32 | 1 | 44 | 28 | 10 | 60 | 18 | 12 | 24 | - | - | 36 | 994 |
| GN 558-165-K24 | 165 | 32 | 1 | 44 | 28 | 10 | 60 | 18 | 12 | 24 | 8 | 25.7 | 36 | 988 |
Technical information
材料
去毛刺的球墨铸铁，喷砂亚光饰面。
装配
- B型：轮毂带普通孔。
- K型：轮毂带标准H7铰孔及符合DIN 6885/2 P9 规定的公差（参见第A17）的键槽。
圆柱形手柄
钢质，黑色氧化涂层处理。
销
硬化处理钢质销。
定位与支撑销
硬化钢。
特征及应用
GN558型操作杆通常用于将轴定位在预定位置上。
该手柄还可散件供货。
GN
gn是几内亚的国家域名，属于海外域名。对注册·gn域名的资格没有任何限制，任何一个国家的个人或企业均可注册。
品牌/型号GANTER/GN588
型号GN588
品牌GANTER
颜色钢质，黑色氧化涂层处理。
材质去毛刺的球墨铸铁
加工定制否
表面处理喷砂亚光饰面。
