产品介绍:

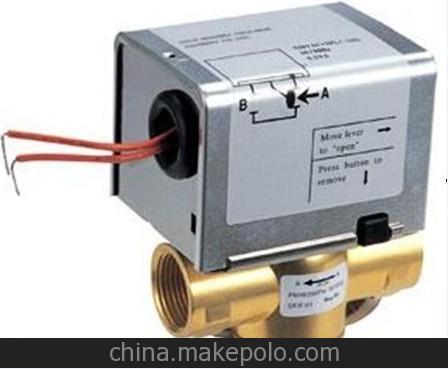

VA7010系列电动二通阀由VAA7010系列阀门驱动器和VAV7010系列铜阀组成。用于控制冷水或热水空调系统管道的开启或关闭，达到控制室温之目的。驱动器由单向磁滞同步电机驱动，阀门弹簧复位。阀门不工作时处于常闭状态，当需要工作时，由温控器提供一个开启信号，使电动阀接通交流电源而动作，开启阀门，冷冻水或热水进入风机盘管，为房间提供冷气或暖气；当室温达到温控器设定值时，温控器令电动阀断电，复位弹簧使阀门关闭，从而截断进入风机盘管的水流。通过阀门关闭或开启，使室温始终保持在温控器设定的温度范围内。
VA7010系列电动阀之驱动器与阀体采用螺套联接方式，可以在阀门安装之后，再安装驱动器，现场装配，接线灵活、方便。
驱动器之平面设计可以贴近墙面安装，占用空间小。产品可靠耐用，工作噪音低，并能在隐蔽式风机盘管装置内常出现的高温环境可靠工作。
产品参数 |
1、驱动电源：AC230V±10%,50/60HZ 2、功率消耗：6VA（仅当阀门启、闭时） 3、电机类别：同步电机 4、动作时间：15 S 5、引线长度：100CM 6、公称压力：1.6Mpa 7、关闭压差：<0.6 Mpa（二通），<0.3 Mpa（三通） 8、适用介质：冷、热水或50%乙二醇溶液（介质温度：2-90℃） |
驱动器主要技术参数:
型号 | 额定电压 | 功率 | 驱动方式 | 与SRV2000阀配合动作时间 | 净重(kg) |
VA7010-220 | AC220V±10% | 7W | 单向电机驱动 | 全开时间：通电后约10秒 | 0.3 |
VA7010-110 | AC110V±10% | ||||
VA7010-24 | AC24V±10% |
铜阀主要技术参数:
产品型号 | 阀门形式 | 联接螺纹 | 流量系数 | 关闭压差 | 工作 | 流体 | 环境 | 储存 | 承压 |
VA7010-15 | 常闭二通阀 | G1/2 | 1.5 | 0.25 | 冷冻/ | 2-94℃ | 0-60℃ | -20-65℃ | 1.6 |
VA7010-15 | 混合三通阀 | G1/2 | 1.5 | 0.25 | |||||
VA7010-20 | 常闭二通阀 | G3/4 | 2.5 | 0.1 | |||||
VA7010-20 | 混合三通阀 | G3/4 | 2.5 | 0.1 | |||||
VA7010-25 | 常闭二通阀 | G1 | 4.8 | 0.06 | |||||
VA7010-25 | 混合三通阀 | G1 | 4.8 | 0.06 |
外形尺寸:
型号 | 尺 寸(mm) | 净 重 | |
A | B | ||
VA7010-15 | 55 | 113 | 0.60 |
VA7010-15 | 55 | 128 | 0.60 |
VA7010-20 | 66 | 124 | 0.65 |
VA7010-20 | 66 | 137 | 0.65 |
VA7010-25 | 90 | 129 | 0.70 |
VA7010-25 | 90 | 145 | 0.70 |
