2, 什么是电气的二次接线图
用来控制、检测、保护、计量电气正常运行的低压回路图称为电气的二次接线图。看图的基本方法可以归纳为如下六句话（即六先六后）：先一次，后二次；先交流，后直流；先电源，后接线；先线圈，后触点；先上后下；先左后右。所谓的“先一次，后二次”，就是当图中有一次接线和二次接线同时存在时，应先看一次部分，弄清是什么设备和工作性质，再看对一次设备监控作用的二次部分，具体起什么监控作用。所谓“先交流，后直流”，就是当图中有交流和直流两种回路同时存在时，应先看交流回路，再看直流回路。因交流回路一般由电流互感器和电压互感器的二次绕组引出，直接反映一次接线的运行状况；而直流回路则是对交流回路各参数的变化所产生的反映（监控和保护作用）。所谓“先电源，后接线”，就是不论在交流回路还直流回路中，二次设备的动作都是由电源驱动的，所以在看图时，应先找到电源（交流回路的电流互感器和电压互感器的二次绕组），再由此顺回路接线往后看；交流沿闭合回路依次分析设备的动作；直流从正电源沿接线找到负电源，并分析各设备的动作。所谓“先线圈，后触点”，就是先找到继电器或装置的线圈，再找到其相应的触点。因为只有线圈通电（并达到其起动值），其相应触点才会动作；由触点的通断引起回路的变化，进一步分析整个回路的动作过程。所谓“先下后下”和“先左后右”，可理解为：一次接线的母线在上而负荷在下；在二次接线展开图中，交流回路的互感器二次侧（即电源）在上，其负载线圈在下；直流回路电源在上，负电源在下，驱动触点在上，被起动的线圈在下；端子排图、屏背面接线图一般也是由上到下；单元设备编号，则一般是由左至右的顺序排列的。

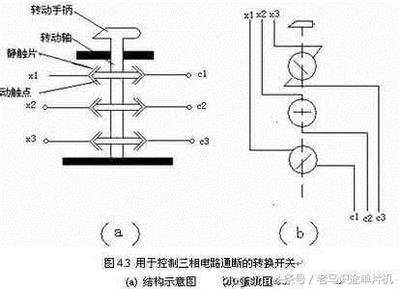

3, 电气专业的一次,二次接线
电气的一次线路是指通常我们所说的主回路 既是：比如电源到变压器到断路器 到补偿装置，到负荷通常是KV 等级的电压 等等，而二次回路指的是所有这些设备的 控制回路 ，通常是220v 以下的 。三相三线是指 A B C三相电三根电缆线， 三相四线指出三相电源线外一根地线也叫做零线，他通常是零电位 应为三相点的向量和是0 但由于实际电路不可能完全三相对称所以 零线也有肯能有电位 但很低一般只有几伏的电压。高压输电线路都是三相三线的 只有到了低压配电回路才会有三相四线。这样可以有单相电源，即以根相电压一根零线。即我们通常的 220V 。甚至有三相五线 还有一根保护线。不知道这个回答完不完整
4, 如何看懂电气二次接线图和原理图
电气接线图分一次接线图和二次接线图，由于一次设备很少，图也显得很简单，二次设备及元器件就很多了，有控制回路、保护回路、测量回路，图也复杂了许多。接线图目的是指导我们接线安装、方便日后维护、快速查找故障。怎么看接线图呢，先把原理图读懂记熟，再看接线图就容易多了。看懂接线图先得了解接线图的绘制规则和内容。接线图一般表达电气设备和元器件的相对位置、文字符号、端子号、导线号、导线类型、导线截面等。所有的元器件都按其所在的实际位置绘制在图纸上，且同一电器的各元件根据其实际结构，使用与把原理图相同的图形符号画在一起，并用点画线框上，其文字符号以及接线端子的编号应与原理图中的标注一致，以便对照检查接线。接线图中的导线有单根导线、导线组（或线扎）、电缆等之分，可用连续线和中断线来表示。凡导线走向相同的可以合并用线束来表示，到达接线端子板或电器元件的连接点时再分别画出。在用线束表示导线组、电缆等时可用加粗的线条表示，在不引起误解的情况下也可采用部分加粗。另外，导线及套管、穿线管的型号、根数和规格都标注得很清楚。接线图与实物的相对相同很容易看懂的看图原则：先主后辅，读主电路部分要从电源引入端开始，经开关、线路、到用电设备；二次回路阅读也要从电源出发，按照元器件的顺序依次分析。接线图是原理图绘制出来的，因此，在看接线图时应结合原理图对照起看，对回路编号、端子编号以及对外连接进行分析，对看图也有一定的帮助。
相关概念
电气设备
电气设备（ElectricalEquipment）是在电力系统中对发电机、变压器、电力线路、断路器等设备的统称。
接线图
描述系统中设备与线缆连接的图纸，如：1 采用怎样的线缆，2 线缆中的每一条线如何端接，端接到设备的哪一个接线柱上，3 通常会包含设备自身的供电电源线，系统总线，信号的输入线，设备自身状态的反馈线，对外部设备的控制线和电源线等。
