npn接近开关接线plc NPN型接近开关与plc怎么接线

来源:朵拉利品网  |  2020-02-24 07:11:50

1, NPN型接近开关与plc怎么接线



棕色接外部电源正,蓝色接外部电源负,同时接输入端的COM,黑色接PLC输入(一定要确定好输入端是正极还是负极)。
三线制接近开关的接线:红(棕)线接电源正端;蓝线接电源0V端;黄(黑)线为信号,应接负载。负载的另一端是这样接的:对于NPN型接近开关,应接到电源正端;对于PNP型接近开关,则应接到电源0V端。
需要特别注意接到PLC数字输入模块的三线制接近开关的型式选择。PLC数字量输入模块一般可分为两类:一类的公共输入端为电源负极,电流从输入模块流出,此时,一定要选用PNP型接近开关;另一类的公共输入端为电源正极,电流流入输入模块,此时,一定要选用NPN型接近开关。
接近开关的功能:
1、检验距离
检测电梯、升降设备的停止、起动、通过位置;检测车辆的位置,防止两物体相撞检测;检测工作机械的设定位置,移动机器或部件的极限位置;检测回转体的停止位置,阀门的开或关位置。
2、尺寸控制
金属板冲剪的尺寸控制装置;自动选择、鉴别金属件长度;检测自动装卸时堆物高度;检测物品的长、宽、高和体积。
3、检测物体存在有否
检测生产包装线上有无产品包装箱;检测有无产品零件。
4、转速与速度控制
控制传送带的速度;控制旋转机械的转速;与各种脉冲发生器一起控制转速和转数。
5、计数及控
检测生产线上流过的产品数;高速旋转轴或盘的转数计量;零部件计数。
6、检测异常
检测瓶盖有无;产品合格与不合格判断;检测包装盒内的金属制品缺乏与否;区分金属与非金属零件;产品有无标牌检测;起重机危险区报警;安全扶梯自动启停。
7、计量控制
产品或零件的自动计量;检测计量器、仪表的指针范围而控制数或流量;检测浮标控制测面高度,流量;检测不锈钢桶中的铁浮标;仪表量程上限或下限的控制;流量控制,水平面控制。
8、识别对象
根据载体上的码识别是与非。
9、信息传送
ASI(总线)连接设备上各个位置上的传感器在生产线(50-100米)中的数据往返传送等。
参考资料来源:百度百科-接近开关

2, NPN型接近开关怎么接PNP的PLC,他们俩种不一样的输出方式,怎...



1.二线制接近开关有两根线,一根为电源24V+,另一根为开关信号输出。
2. NPN的三线式接近开关是输出低电平。棕色接正,蓝色接负,黑色接入输入端就可以了。
3.PNP的三线式接近开关是输出高电平。棕色线连正极,蓝色连负极,黑色线一端连PLC输入。
三线式接近开关:
bk(black)黑色:一般为输出线,输出为常开。
bn(brown)棕色:一般为电源线,接电源正极。
bu(blue)蓝色:一般为电源线,接电源负极。
wh(white)白色:一般为输出线,输出为常闭。
npn:黑色一端接负载,负载另外一端接电源正极。
pnp:黑色一端接负载,负载另外一端接电源负极。
接近开关有两线制和三线制之区别,三线制接近开关又分为NPN型和PNP型,它们的接线是不同的。
两线制接近开关的接线比较简单,接近开关与负载串联后接到电源即可。
三线制接近开关的接线:红(棕)线接电源正端;蓝线接电源0V端;黄(黑)线为信号,应接负载。而负载的另一端是这样接的:对于NPN型接近开关,应接到电源正端;对于PNP型接近开关,则应接到电源0V端。
接近开关的负载可以是信号灯、继电器线圈或可编程控制器PLC的数字量输入模块。
需要特别注意接到PLC数字输入模块的三线制接近开关的型式选择。PLC数字量输入模块一般可分为两类:一类的公共输入端为电源0V,电流从输入模块流出(日本模式),此时,一定要选用NPN型接近开关;另一类的公共输入端为电源正端,电流流入输入模块,即阱式输入(欧洲模式),此时,一定要选用PNP型接近开关。千万不要选错了。
两线制接近开关受工作条件的限制,导通时开关本身产生一定压降,截止时又有一定的剩余电流流过,选用时应予考虑。三线制接近开关虽多了一根线,但不受剩余电流之类不利因素的困扰,工作更为可靠。

名词解释


开关

开关是指一个可以使电路开路、使电流中断或使其流到其他电路的电子元件。开关的原理是接点的“闭合”(closed)表示电子接点导通,允许电流流过;“开路”(open)表示电子接点不导通形成开路,不允许电流流过。 按照用途分为波动开关、波段开关、录放开关、电源开关、预选开关、限位开关等。按照结构分为微动开关、船型开关、钮子开关、拨动开关等。

接近

接近(iējìn)汉语词语,意思为:离得近;靠近,相距不远,例:~群众ㄧ时间已~半夜ㄧ这项技术已~世界先进水平ㄧ大家的意见已经很~,没有多大分歧了。


相关新闻
panel Panel什么意思? 08-20
npn接近开关与plc接线 NPN型接近开关与plc怎么接线 02-24
npn接近开关接线 pnp npn 三线制接近开关接线问题(附图) 02-24
pnp型plc实物接线图 NPN型接近开关与plc怎么接线 02-24
霍尔开关NPN和PNP 光电开关npn和pnp什么区别 02-24
pnp和npn接近开关接plc 接近开关与PLC连接时,如何判断用PNP还是NPN 02-24
pnp和npn接线图原理 如何从传感器的接线图看出它是NPN型还是PNP型 02-24
npn接近开关接线plc NPN型接近开关与plc怎么接线 02-24
npn开关和plc接线图 NPN型接近开关与plc怎么接线 02-24
npn接近开关工作原理 接近开关型号 02-24
相关产品
LNP Lubricomp DCL36 PC 用于咖啡机 05-12
三菱Q系列PLC连接器 A6CON1控制系统原理接线图 05-21
GPS-02常开型接近开关 磁性开关 磁控开关 不锈钢接近开关 06-15
电感式电容式防爆接近开关 SEBND 防爆磁性开关 隔爆型防爆开关 06-15
E-Switch 原装进口按钮开关 PV3H2B0NN-341 06-17
F2000 LEXAN PC板 阻燃PC板 LEXAN板材 06-18

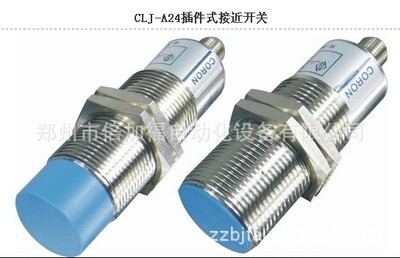

¥安阳总代理,特价供应CORON台湾超荣 超小型接近开关CLJ-F系列 06-18
