用摇表测量电气设备绝缘时 用摇表摇测电气设备绝缘时要注意什么

来源:朵拉利品网  |  2019-07-04 21:05:06

2, 用摇表测绝缘设备时,应注意哪些方面



摇表又称兆欧表,其用途是测试线路或电气设备的绝缘状况。使用方法及注意事项如下:
(1) 首先选用与被测元件电压等级相适应的摇表,对于500V及以下的线路或电气设备,应使用500V或1000V的摇表。对于500V以上的线路或电气设备,应使用1000V或2500V的摇表。
(2) 用摇表测试高压设备的绝缘时,应由两人进行。
(3) 测量前必须将被测线路或电气设备的电源全部断开,即不允许带电测绝缘电阻。并且要查明线路或电气设备上无人工作后方可进行。
(4) 摇表使用的表线必须是绝缘线,且不宜采用双股绞合绝缘线,其表线的端部应有绝缘护套;摇表的线路端子“L”应接设备的被测相,接地端子“E”应接设备外壳及设备的非被测相,屏蔽端子“G”应接到保护环或电缆绝缘护层上,以减小绝缘表面泄漏电流对测量造成的误差。
(5) 测量前应对摇表进行开路校检。摇表“L”端与“E”端空载时摇动摇表,其指针应指向“∞”;摇表“L”端与“E”端短接时,摇动摇表其指针应指向“0”。说明摇表功能良好,可以使用。
(6) 测试前必须将被试线路或电气设备接地放电。测试线路时,必须取得对方允许后方可进行。
(7) 测量时,摇动摇表手柄的速度要均匀120r/min为宜;保持稳定转速1min后,取读数,以便躲开吸收电流的影响。
(8) 测试过程中两手不得同时接触两根线。
(9) 测试完毕应先拆线,后停止摇动摇表。以防止电气设备向摇表反充电导致摇表损坏。
(10) 雷电时,严禁测试线路绝缘。

4, 测量设备绝缘时,有哪些要求?



安全要求有:
1、使用摇表测量高压设备绝缘时,应有两人担任。
2、测量用的导线,应使用绝缘导线,其端部应有绝缘套。
3、测量绝缘时,必须将被测设备从各方面断开,验明无电压,确实证明设备无人工作后,方可进行。在测量中禁止他人接近设备。在测量绝缘前后,必须将被试设备对地放电。测量线路绝缘时,应取得对方允许后方可进行。
4、在有感应电压的线路上(同杆架设的双回线路或单回线路与另一线路有平行段)测量绝缘时,必须将另一回线路同时停电,方可进行。雷电时,严禁测量线路绝缘。
5、在带电设备附近测量绝缘电阻时,测量人员和摇表安放位置,必须选择适当,保持安全距离,以免摇表引线或引线支持物触碰带电部分。移动引线时,必须注意监护,防止工作人员触电。

相关概念


摇表

摇表,又名兆欧级电阻表,是为了避免事故发生,用于测量各种电器设备的绝缘电阻的兆欧级电阻表,兆欧表用于测量绝缘电阻既方便又可靠。 摇表由一个手摇发电机、表决和三个接线柱(即L:线路端、E:接地端、G:屏蔽端)组成,广泛用于煤矿安装和检修,是用于检查电机、电器及线路的绝缘情况和测量高值电阻。

电气设备

电气设备(ElectricalEquipment)是在电力系统中对发电机、变压器、电力线路、断路器等设备的统称。


相关新闻
用摇表测量电气设备绝缘时 用摇表摇测电气设备绝缘时要注意什么 07-04
电力自动化设备 什么是电气自动化设备原装 07-05
1欧姆测试方法 电阻的测试方法有哪些? 07-11
绝缘子如何绝缘 什么是绝缘子的绝缘电阻? 07-21
绝缘子生产设备 售复合绝缘子芯棒生产成套技术及设备负责现场安装调试 07-21
玻璃绝缘子重量 绝缘子分为玻璃,陶瓷,复合绝缘子,他们三种绝缘子的各自的优缺点... 07-21
绝缘子串 悬式绝缘子串安装时应符合哪些要求 07-21
陶瓷绝缘子重量 绝缘子分为玻璃,陶瓷,复合绝缘子,他们三种绝缘子的各自的优缺点... 07-21
复合绝缘子和瓷绝缘子 与瓷绝缘子相比,硅橡胶复合绝缘子有哪些优点,哪些缺点 07-21
绝缘子的电气性能 绝缘子得 电子性能有哪些方面 07-21
相关产品
绝缘凳 玻璃钢绝缘凳 绝缘平台 06-10
直销SHA-18 防水配电箱 户外配电箱 塑料配电箱 06-14
二次元测量设备 影像测量仪 06-23
ZC-90系列高绝缘电阻测量仪 06-23
耐高温 阻燃V0 电木粉PF/台湾长春/PMC-T200HF变压器 电气绝缘料 06-23

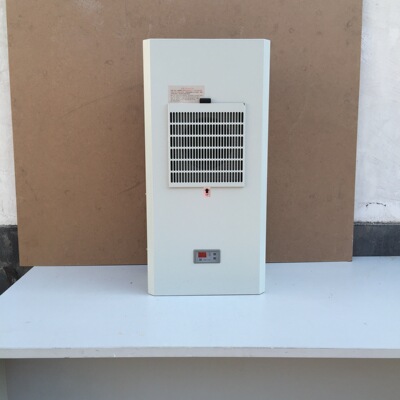

【经盈】 厂家直销 通讯建材机械设备专用 精密电气柜空调 06-25
