1, 怎么用数字式万用表测量igbt模块的好坏
1、判断极性首先将万用表拨在R*1KΩ挡，用万用表测量时，若某一极与其它两极阻值为无穷大，调换表笔后该极与其它两极的阻值仍为无穷大，则判断此极为栅极（G）。其余两极再用万用表测量，若测得阻值为无穷大，调换表笔后测量阻值较小。在测量阻值较小的一次中，则判断红表笔接的为集电极（C）；黑表笔接的为发射极（E）。2、判断好坏将万用表拨在R*10KΩ挡，用黑表笔接IGBT的集电极（C），红表笔接IGBT的发射极（E），此时万用表的指针在零位。用手指同时触及一下栅极（G）和集电极（C），这时IGBT被触发导通，万用表的指针摆向阻值较小的方向，并能站住指示在某一位置。然后再用手指同时触及一下栅极（G）和发射极（E），这时IGBT被阻断，万用表的指针回零。此时即可判断IGBT是好的。3、任何指针式万用表皆可用于检测IGBT注意判断IGBT好坏时，一定要将万用表拨在R*10KΩ挡，因R*1KΩ挡以下各档万用表内部电池电压太低，检测好坏时不能使IGBT导通，而无法判断IGBT的好坏。此方法同样也可以用于检测功率场效应晶体管（P-MOSFET）的好坏。逆变器IGBT模块检测：将数字万用表拨到二极管测试档，测试IGBT模块c1 e1、c2 e2之间以及栅极G与 e1、 e2之间正反向二极管特性，来判断IGBT模块是否完好。以六相模块为例。将负载侧U、V、W相的导线拆除，使用二极管测试档，红表笔接P（集电极c1），黑表笔依次测U、V、W，万用表显示数值为最大；将表笔反过来，黑表笔接P，红表笔测U、V、W，万用表显示数值为400左右。再将红表笔接N（发射极e2），黑表笔测U、V、W，万用表显示数值为400左右；黑表笔接P，红表笔测U、V、W，万用表显示数值为最大。各相之间的正反向特性应相同，若出现差别说明IGBT模块性能变差，应予更换。IGBT模块损坏时，只有击穿短路情况出现。红、黑两表笔分别测栅极G与发射极E之间的正反向特性， 万用表两次所测的数值都为最大，这时可判定IGBT模块门极正常。如果有数值显示，则门极性能变差，此模块应更换。当正反向测试结果为零时，说明所检测的一相门极已被击穿短路。门极损坏时电路板保护门极的稳压管也将击穿损坏。
2, 如何用数字万用表测量igbt模块
给你个我收集的资料，你参考IGBT管的万用表检测方法IGBT 管的好坏可用指针万用表的 Rxlk 挡来检测，或用数字万用表的“二极管”挡来测量 PN 结正向压降进行判断。检测前先将 IGBT 管三只引脚短路放电，避免影响检测的准确度；然后用指针万用表的两枝表笔正反测 G 、 e 两极及 G 、 c 两极的电阻，对于正常的 IGBT 管（正常 G 、 C 两极与 G 、 c 两极间的正反向电阻均为无穷大；内含阻尼二极管的 IGBT 管正常时， e 、 C 极间均有 4k Ω正向电阻），上述所测值均为无穷大；最后用指针万用表的红笔接 c 极，黑笔接 e 极，若所测值在 3 . 5k Ω l 左右，则所测管为含阻尼二极管的 IGBT 管，若所测值在 50k Ω左右，则所测 IGBT 管内不含阻尼二极管。对于数字万用表，正常情况下， IGBT 管的 C 、 C 极间正向压降约为 0 . 5V 。 综上所述，内含阻尼二极管的 IGBT 管检测示意图如图所示，表笔连接除图中所示外，其他连接检测的读数均为无穷大。 如果测得 IGBT 管三个引脚间电阻均很小，则说明该管已击穿损坏；若测得 IGBT 管三个引脚间电阻均为无穷大，说明该管已开路损坏。实际维修中 IGBT 管多为击穿损坏。
3, 怎样用数字万用表测量IGBT模块？
1.判定栅极G将万用表拨至R*1k档分别测量三个管脚之间的电阻。若发现某脚与其字两脚的电阻均呈无穷大，并且交换表笔后仍为无穷大，则证明此脚为G极，因为它和另外两个管脚是绝缘的。2.判定源极S、漏极D由图1可见，在源-漏之间有一个PN结，因此根据PN结正、反向电阻存在差异，可识别S极与D极。用交换表笔法测两次电阻，其中电阻值较低（一般为几千欧至十几千欧）的一次为正向电阻，此时黑表笔的是S极，红表笔接D极。3.测量漏-源通态电阻RDS(on)将G-S极短路，选择万用表的R*1档，黑表笔接S极，红表笔接D极，阻值应为几欧至十几欧。由于测试条件不同，测出的RDS(on)值比手册中给出的典型值要高一些。例如用500型万用表R*1档实测一只IRFPC50型VMOS管，RDS(on)=3.2W，大于0.58W（典型值）。检查跨导将万用表置于R*1k（或R*100）档，红表笔接S极，黑表笔接D极，手持螺丝刀去碰触栅极，表针应有明显偏转，偏转愈大，管子的跨导愈高。注意事项：(1)VMOS管亦分N沟道管与P沟道管，但绝大多数产品属于N沟道管。对于P沟道管，测量时应交换表笔的位置。(2)有少数VMOS管在G-S之间并有保护二极管，本检测方法中的1、2项不再适用。(3)目前市场上还有一种VMOS管功率模块，专供交流电机调速器、逆变器使用。例如美国IR公司生产的IRFT001型模块，内部有N沟道、P沟道管各三只，构成三相桥式结构。(4)现在市售VNF系列（N沟道）产品，是美国Supertex公司生产的超高频功率场效应管，其最高工作频率fp=120MHz,IDSM=1A,PDM=30W，共源小信号低频跨导gm=2000μS。适用于高速开关电路和广播、通信设备中。(5)使用VMOS管时必须加合适的散热器后。以VNF306为例，该管子加装140*140*4(mm)的散热器后，最大功率才能达到30W。(6)多管并联后，由于极间电容和分布电容相应增加，使放大器的高频特性变坏，通过反馈容易引起放大器的高频寄生振荡。为此，并联复合管管子一般不超过4个，而且在每管基极或栅极上串接防寄生振荡电阻。本文参考： http://www.p-e-china.com
4, 怎样用万用表测量变频器IGBT模块的好坏？
用万用表测量变频器IGBT模块好坏的具体步骤：为了人身安全，首先必须确保机器断电，并拆除电源线R 、S、T和输出线U、V、W后放可操作！(1)先把万用表打到“二级管”档，然后通过万用表的红色表笔和黑色表笔按以下步骤检测：(2)黑色表笔接触直流母线的负极P（+)，红色表笔依次接触R、S、T，记录万用表上的显示值；然后再把红色表笔接触N（-)，黑色表笔依次接触R、S、T，记录万用表的显示值；六次显示值如果基本平衡，则表明变频器二极管整流或软启电阻无问题，反之相应位置的整流模块或软启电阻损坏，现象：无显示。(3)红色表笔接触直流母线的负极P（+)，黑色表笔依次接触U、V、W，记录万用表上的显示值；然后再把黑色表笔接触N（-)，红色表笔依次接触U、V、W，记录万用表的显示值；判断方法：六次显示值如果基本平衡，则表明变频器IGBT逆变模块无问题，反之相应位置的IGBT逆变模块损坏，现象：无输出或报故障。
相关概念

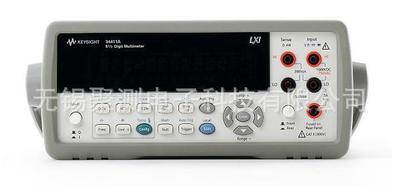

万用表
万用表是一种多功能磁电式仪表。 万用表由表头、测量电路及转换开关等三个主要部分组成，可测量直流电流、直流电压、交流电流、交流电压、电阻和音频电平等。
