&diams 霍尔元件基本参数

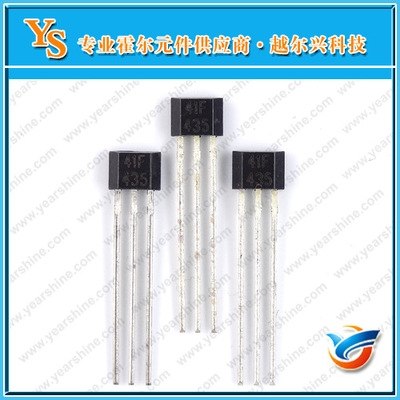

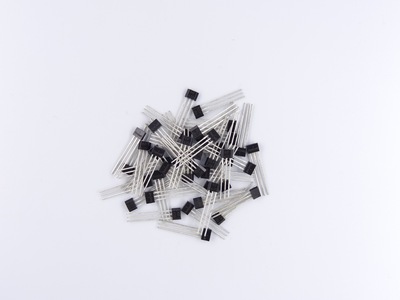

SS41F 是开关量位置传感器是专为直流无刷电机设计的双极带锁存霍尔开关电路，反应速度快，灵敏度高，成了多个功能块于一个小封装内的霍尔效应器件，能可靠工作于永磁场或电磁场，特别适合N／S交变磁场感应。内置电源调节器，从而满足3.8V到28V宽工作电压范围。内部集成电源反接保护线路，防止电源极性意外接反损坏传感器。41F芯片内还集成霍尔电压发生器，温度补偿线路，比较器，抗噪音施密特触发器及集电极开路输出。具有较高的工作温度范围及可靠性。它由反向电压保护器、电压调整器、霍尔电压发生器、信号放大器、史密特触发器和集电极开路的输出组成。41F内部电源调整器为霍尔内电路提供带温度补偿稳定电源，满足宽电压工作电压范围.41F工作温度范围为-40℃～150℃，耐压60V，可适用于各种位置检测，速度脉冲信号检测，位置信号检测以及电机及机电一体化领域.

SS41F的特点1:  微型封装：3.0mmx4.0mm
                   2:  速度和转速RPM传感
                   3:  工作电压范围：3.8V--28V
                   4:  -40°C--150°C
                   5： 低功耗：5mA max at 4.5Vdc
                   6： 高灵敏度适用环形N／S交变磁场
                   7： 高工作频率：0KHz-100KHz
                   8： 内置电源反接保护

&diams霍尔元件典型应用

 SS41F的应用电机和风扇控制，电动车电机维修，高灵敏度适用环形N／S交变磁场，F转速表，计数器，无刷直流电机换向，流量和流速传感

&diams 型号选型表

              更多霍尔元件型号咨询电话：022-28537107       13602044908

                      更多霍尔元件型号咨询电话：022-28537107       13602044908

&diams 公司简介

     天津越尔兴电子科技有限公司是一家专注于霍尔IC产品的设计研发、应用支持和销售服务为一体的科技型企业。多年来致力基于霍尔IC的研发与应用解决方案，为客户提供高标准的服务和安全可靠的产品。公司设计研发的单极、双极、线性、全极型霍尔IC产品，被广泛应用于汽车、新能源、工控自动化、无刷电机、家电、消费电子等众多行业领域。公司也与众多国外知名霍尔IC厂商有良好的合作关系，可以根据客户的应用提供适当的解决方案和全程的技术支持.
     公司本着&ldquo诚信，创新，共赢&rdquo的经营理念，利用我们的专业技术支持和优质服务为客户提供安全可靠的霍尔IC,愿与各界新老客户精诚合作，携手共进，共同发展。

SS41F

霍尔

无刷电机

无刷直流电机由电动机主体和驱动器组成，是一种典型的机电一体化产品。由于无刷直流电动机是以自控式运行的，所以不会象变频调速下重载启动的同步电机那样在转子上另加启动绕组，也不会在负载突变时产生振荡和失步。中小容量的无刷直流电动机的永磁体，现在多采用高磁能积的稀土钕铁硼（Nd-Fe-B）材料。因此，稀土永磁无刷电动机的体积比同容量三相异步电动机缩小了一个机座号。

相关问答

无刷电机霍尔线怎么接

无刷电机霍尔线接的接法：
无刷电机为3相6拍控制，因此3根霍尔状态对应3根电机线6种输出状态，不同组合有36种接法，其中有6种接法能让电机运转正常，且这6种接法里有3种接法是正转另3种接法是反转。所以我们有必要掌握接线规则。
一：首先我们得让电机正常转起来，通常是霍尔插头直接插上，调整电机线。
以下给出6种规律接法，必定有1种能让电机运转正常
1》电机线蓝色对控制器蓝色 电机线绿色对控制器绿色 电机线黄色对控制器黄色
2》电机线蓝色对控制器蓝色 电机线绿色对控制器黄色 电机线黄色对控制器绿色
3》电机线黄色对控制器黄色 电机线蓝色对控制器绿色 电机线绿色对控制器蓝色
4》电机线绿色对控制器绿色 电机线蓝色对控制器黄色 电机线黄色对控制器蓝色
5》电机线蓝色对控制器黄色 电机线黄色对控制器绿色 电机线绿色对控制器蓝色
6》电机线黄色对控制器蓝色 电机线蓝色对控制器绿色 电机线绿色对控制器黄色
总结以上规律我们可以编出一套顺口溜方便记忆，一般控制器是放在上方的，电机是放在下方的，我们可以这么记忆：
1》颜色对颜色
2》蓝对蓝，其它2色对调
3》黄对黄，其它2色对调
4》绿对绿，其它2色对调
5》上蓝对下蓝，其它2色对调
6》上黄对下蓝，其它2色对调
霍尔有正有反，说明该电机是60°相位角，没有正反就是120°相位角。你可按原样放入（可稍稍用502瞬间胶固定）将三个霍尔的正极和负极分别并联后与电机引出线中细的红、黑线相连焊接（注意绝缘）将三个霍尔的信号线分别与电机引出线中细的黄、绿，蓝线相连焊接（注意绝缘）。

什么叫做无刷无霍尔电机？

无刷电机按霍尔元件的电角度可分为60度和120度电机。其实，现在的120度电机只是把三个霍尔元件的中间一个反面安装了，并无本质区别，当然，这样驱动译码表也就不同了。
从外部识别方法是看三个电机霍尔的状态，60度电机有000和111状态，即三个霍尔可以输出 全低或全高，没有0和1状态，电机则没有000和111状态，而有和状态。可以使用智能无刷控制器进入自检状态看相应 霍尔状态指示灯的亮灭判断。顺便说一下，天津松正智能无刷控制器可以自动识别60度，120度角电机而正常运转， 9Ac
无刷电机按霍尔元件的电角度可分为60度和120度电机。其实，现在的120度电机只是把三个霍尔元件的中间一个反面安装了，并无本质区别，当然，这样驱动译码表也就不同了。
从外部识别方法是看三个电机霍尔的状态，60度电机有000和111状态，即三个霍尔可以输出全低或全高，没有0和1状态，电机则没有000和111状态，而有和状态。可以使用智能无刷控制器进入自检状态看相应 霍尔状态指示灯的亮灭判断。顺便说一下，天津松正智能无刷控制器可以自动识别60度，120度角电机而正常运转，无刷电机的引线共8根，三根绕相线（粗）A黄B兰C绿，5根霍尔元件引线（细），有8路线都接对了，电机才正常运转，若电机反转有两种方法解决：1 把后轮反转，2 电机的粗线A,B互换插，霍尔信号细线SA,SC，互换插什么叫电机？电机是将电池电能转换成机械能，驱动电动车车轮旋转的部件。 什么是定子？有刷或无刷电机工作时不转动的部分。轮毂式有刷或无刷无齿电机的电机轴叫定子，此种电机可以叫内定子电机.什么是转子？有刷或无刷电机工作时转动的部分。轮毂式有刷或无刷无齿电机的外壳叫转子，此种电机可以叫外转子电机什么是无刷电机？由控制器提供不同电流方向的直流电，来达到电机里面线圈电流方向的交替变化。无刷电机制转子和定子之间没有电刷和换相器无刷电机是如何分类？从角度上可分为两个大类，即分60度和120度相位角的无刷电机；按速度分，可分为高速无刷电机和低速无刷电机；按电机是否具有位置传感来分，又分为有位置传感器无刷电机和无位置传感受器无刷电机。

为什么无刷电机三个霍尔,中间那个霍尔是反了。

无刷电机三个绕组互成120度，为了测量对应转子的三个位置，三个霍尔也应该互成120度分布，这样引线将在电机内绕行较远，才能引出电机，实际接线中，可以在2只120度之间的霍尔中间（相隔60度）设置一个反向霍尔，相当于在对面设置一个同向霍尔，在此引出线可以达到最短。
相关知识：
1、无刷直流电动机的定子绕组成三相对称星形接法，电动机的转子上粘有已充磁的永磁体，为了检测电动机转子的极性，在电动机内装有位置传感器，成120度分布。
2、霍尔位置传感器信号可以给出正反转信号，速度反馈信号，用来控制和调整转速；提供保护和显示等等。
3、控制器使用霍尔位置传感器检测到的信号，经判断，根据控制要求，产生对电机三相绕组控制脉冲，控制电机工作。
