S41H
◆ 概述
S41H 是一种锁定型的开关霍尔模拟集成电路，能将变化的磁场讯号转换成数字电压输出，广泛应用于无刷直流马达、无刷直流风扇、速度测量等场合。内置反向电路保护器、高稳定度的电压稳压器、霍尔电压感应器、差分放大器、施密特触发器。
◆ 特点
1. 耐高压，电源与地正反向耐压以及输出对地耐压都超过60V
2.内置静电保护电路，抗静电能力强
3. 内置温度补偿电路
4. 工作电压范围宽：4.5V-50V
5. 内置输出限流保护电路，输出最大陷电流：25mA

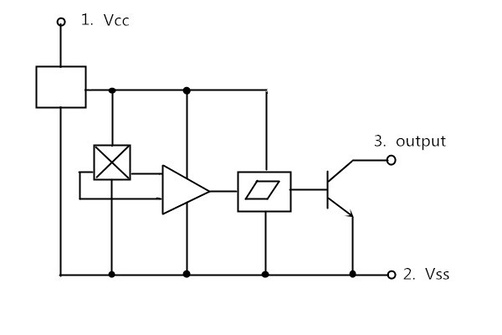

◆功能框图及管脚
◆极限值
1. 电源电压：50V
2. 输出负载电流：25mA（限流保护）
3.工作温度范围：-45~150℃
4. 储存温度范围：-55~150℃
◆电特性（Vcc=12V,Ta=25℃）
项目 | 符号 | 测试条件 | 最小值 | 典型值 | 最大值 | 单位 |
电源电压 | VCC |
| 4.5 | - | 50 | V |
输出低电平电压 | Vout | Iout=20mA B>BOP | - | 150 | 600 | mV |
输出高电平电流 | IOFF | Vce=60V BRP | - | <0.2 | 10 | uA |
电源电流 | ICC | VCC=20V
| 2.0 | 5.0 | 8.0 | mA |

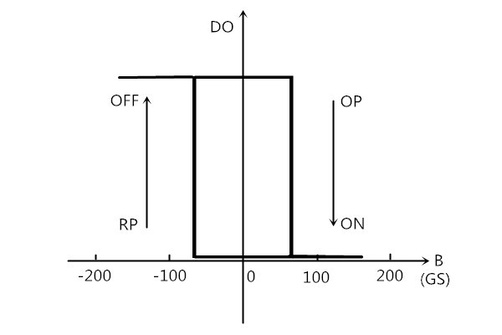

◆磁特性（VCC=4.5～25V）
参 数 | 符号 | 最小 | 典型 | 最大 | 单位 |
工作点 | BOP | - | - | 10 | mT |
释放点 | BRP | -10 | - | - | mT |
迟滞宽度 | BH | 6.0 | 8.0 | 10 | mT |
注：磁场S极面对标志面时，B为&ldquo正&rdquo

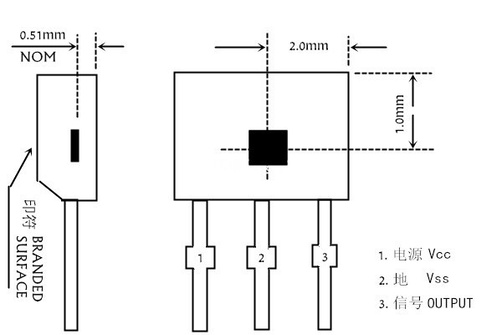

◆感应位置及打印标记
◆封装形式、尺寸

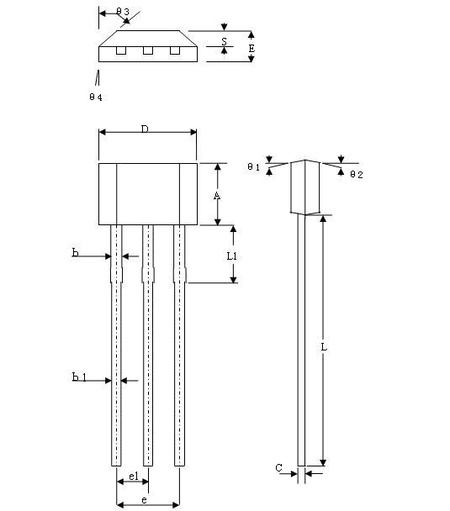

封装材料为环氧树脂，封装形式为TO-92S，尺寸如下图所示
符号 | 尺寸/mm | ||
最小值 | 典型值 | 最大值 | |
A | 3.08 | 3.18 | 3.28 |
Ь |
| 0.44 |
|
Ь1 |
| 0.44 |
|
C |
| 0.38 |
|
D | 4.0 | 4.1 | 4.2 |
е |
| 2.54 |
|
е1 |
| 1.27 |
|
E | 1.48 | 1.58 | 1.68 |
S |
| 0.76 |
|
L | 13.5 | 14.5 | 15.5 |
L1 | 2.7 | 2.8 | 2.9 |
&theta1 |
| 3° |
|
&theta2 |
| 6° |
|
&theta3 |
| 45° |
|
&theta4 |
| 3° |
|
