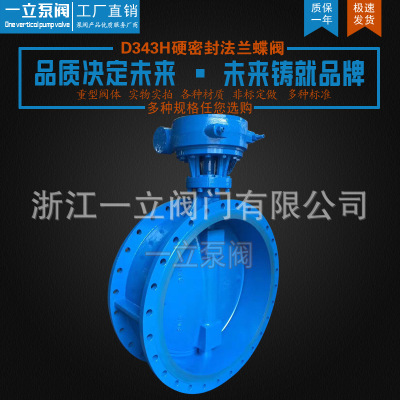

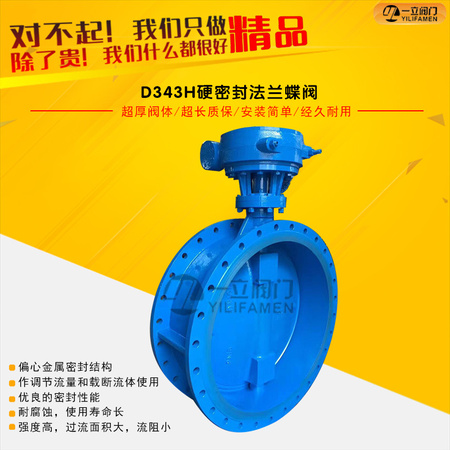

法兰涡轮硬密封蝶阀概述: |
D343H蜗轮法兰硬密封蝶阀安装于管道的直径方向。采用经密封的U形弹性密封圈和三偏心多层次金属硬密封结构,被广泛用于介质温度&le425℃的冶金、电力、石油化工以及给排水和市政建设等工业管道上,作调节流量和截断流体使用。
蜗轮法兰硬密封蝶阀特点: |
1、采用三偏心密封结构,阀座蝶板几乎无摩擦,具有越关越紧的密封功能;
2、密封圈采用不锈钢制成,具有金属硬密封和弹性密封的双重优点,在高温的情况下均具有优良的密封性能,具有耐腐蚀,使用寿命长;
3、蝶板密封面采用堆焊钴基硬质合金,密封面耐磨损,使用寿命长;
4、具有双向密封功能,安装时不受介质流向的限制,也不受空间位置的影响,可在任何方向安装。
蜗轮法兰硬密封蝶阀参数: |
公称通径:DN50-DN2000
公称压力:1.0MPa-4.0MPa
适用介质:水、蒸汽等
适用温度:-10℃-425℃
阀体材质:碳钢、不锈钢
设计与制造标准:GB/T12238-89
结构长度标准:GB/T12221-89
连接法兰标准:GB/T9113-88
蜗轮法兰硬密封蝶阀尺寸: |

DN | L | D1 | D | H | H0 | A | B | D0 |
50 | 108 | 125 | 165 | 112 | 260 | 200 | 200 | 160 |
65 | 112 | 145 | 185 | 115 | 280 | 200 | 200 | 160 |
80 | 114 | 160 | 200 | 120 | 355 | 220 | 200 | 160 |
100 | 127 | 180 | 220 | 138 | 390 | 220 | 200 | 160 |
125 | 140 | 210 | 250 | 164 | 490 | 220 | 200 | 160 |
150 | 140 | 240 | 285 | 175 | 630 | 300 | 280 | 240 |
200 | 152 | 295 | 340 | 208 | 690 | 300 | 280 | 240 |
250 | 165 | 350 | 385 | 243 | 830 | 300 | 280 | 240 |
300 | 178 | 400 | 445 | 283 | 930 | 440 | 420 | 310 |
350 | 190 | 460 | 505 | 310 | 1010 | 440 | 420 | 310 |
400 | 216 | 515 | 565 | 340 | 1070 | 440 | 420 | 310 |
450 | 222 | 565 | 615 | 380 | 1140 | 540 | 437 | 310 |
500 | 229 | 620 | 670 | 410 | 1200 | 540 | 437 | 310 |
600 | 267 | 725 | 780 | 470 | 1340 | 540 | 437 | 310 |
700 | 292 | 840 | 895 | 550 | 1600 | 640 | 526 | 400 |
800 | 318 | 950 | 1015 | 640 | 1780 | 640 | 526 | 400 |
900 | 330 | 1050 | 1115 | 710 | 1920 | 740 | 600 | 400 |
1000 | 410 | 1160 | 1230 | 770 | 1960 | 740 | 600 | 500 |
1200 | 470 | 1380 | 1455 | 890 | 2360 | 740 | 600 | 500 |
相关问答
蝶阀型号 D344H 与 D343的区别
其实是差不多的,都是指密封型变偏心蝶阀。1、D344H-10C DN4002、D343H-10C DN400 先说说2个蝶阀型号的共同点:D代表蝶阀,3代表是涡轮驱动,中间的4代表是法兰连接,10代表的是10公斤压力,C代表的是蝶阀材质是铸钢,DN400代表的是阀的口径;再说说有差别的地方,2个型号中就有一个地方有差别,第1个型号中的第2个4代表的意思就是阀门的结构新式是密封型变偏心,第2个型号中的第2个3代表的是阀门的结构形式是三偏心,三偏心和密封型变偏心其实是一个意思。密封型三偏心蝶阀,密封型变偏心蝶阀对应的是中线型蝶阀和密封型单偏心蝶阀。
蝶阀d341和 d343从外观上如何区别
外观上的区别:D341 是楔式 的单闸板结构形式D343 是平行式 的单闸板结构形式此外结构不同。D341蝶阀是单偏心,而D343是三偏心。三偏心可以做到零泄漏,而单偏心不行。D341:D:蝶阀(die拼音的第一个字母) 3:涡轮传动(此项补充:还有6代表气动,7代表液动,9代表电动)4:法兰连接(此项补充:还有7代表对夹,6代表焊接) 1:中线形式(另此项补充:还有2代表双偏心,3代表三偏心)D343:D:蝶阀的简称 3:手轮驱动 4:法兰式3:三偏心 。蝶阀又叫翻板阀,是一种结构简单的调节阀,可用于低压管道介质的开关控制的蝶阀是指关闭件(阀瓣或蝶板)为圆盘,围绕阀轴旋转来达到开启与关闭的一种阀,阀门可用于控制空气、水、蒸汽、各种腐蚀性介质、泥浆、油品、液态金属和放射性介质等各种类型流体的流动。在管道上主要起切断和节流作用。蝶阀启闭件是一个圆盘形的蝶板,在阀体内绕其自身的轴线旋转,从而达到启闭或调节的目的。根据类型代号,传动方式,连接形式,结构形式,密封面材料或衬里材料,公称压力,阀体材料对蝶阀型号进行规定。
蝶阀D343型阀体上标注的箭头是介质的流向吗?
是最佳承压方向,而不是介质流向。蝶阀阀体上标注的箭头方向表示阀门的承压方向,通常被安装公司作为介质流向标记错误安装引发管路事故;所谓承压方向,指的是此阀门应用于管路工况后的关闭状态下,阀体箭头方向为最佳承受压力的方向,如若错误安装,则可能出现阀门关闭不严的故障现象发生;带有标注箭头的蝶阀在管路的不能位置,其箭头的方向与介质流向均是不一样的,如在泵房内水泵的出水端,则阀体的箭头与介质流向是相反的,如在水泵的入水端,则箭头与介质流向是一致的,如安装于主管路上的,则箭头一般顺应介质流向,等等,具体视工况及位置而定……希望上述回答能有助予你。
D341和D343有什么不一样
D341 就是法兰蝶阀D343 是三偏心法兰蝶阀一、中线(同心) 中线的结构特征为阀杆轴心、闸板中心、本体中心在同一位置上。结构简单、制造方便。常见的衬胶即属于此类。缺点是由于闸板与阀座始终处于挤压、刮擦状态、阻距大、磨损快。为克服挤压、刮擦、保证密封性能、阀座基本上采用橡胶或聚四氟乙烯等弹性材质、但也因密封材质在使用上受到温度的限制、这就是为什么传统上人们认为不耐高温的原因。 二、单偏心 单偏心的结构特征为阀杆轴心偏离了闸板中心、从而使闸板上下端不再成为回转轴心、分散、减轻了闸板上下端与阀座的过度挤压,解决了同心的闸板与阀座的挤压问题。但由于单偏心构造在阀门的整个开关过程中闸板与阀座的刮擦现象并未消失、在应用范围上和同心大同小异、故采用不多。 三、双偏心 双偏心在单偏心的基础上进一步改良,应用也是最广泛的。其结构特征为在阀杆轴心既偏离闸板中心、也偏离本体中心。双偏心的效果使阀门被开启后闸板能迅即脱离阀座、大幅度地消除了闸板与阀座的不必要的过度挤压、刮擦现象、减轻了开启阻距、降低了磨损、提高了阀座寿命。刮擦的大幅度降低、同时还使得双偏心也可以采用金属阀座、提高了在高温领域的应用。但因为其密封原理属位置密封构造、即闸板与阀座的密封面为线接触、通过闸板挤压阀座所造成的弹性变形产生密封效果、故对关闭位置要求很高(特别是金属阀座)、承压能力低、这就是为什么传统上人们认为不耐高压、泄漏率大的原因。 四、三偏心 要耐高温、必须使用硬密封、但泄漏率大;要零泄漏、必须使用软密封、却不耐高温。为克服双偏心这一矛盾、又对进行了第三次偏心。其结构特征为在双偏心的阀杆轴心位置偏心的同时、使闸板密封面的圆锥型轴线偏斜于本体圆柱轴线、也就是说、经过第三次偏心后、闸板的密封断面不再是真圆、而是椭圆、其密封面形状也因此而不对称、一边倾斜于本体中心线、另一边则平行于本体中心线。 这第三次偏心的最高优点就是从根本上改变了密封构造、不再是位置密封、而是扭力密封、即不是依靠阀座的弹性变形、而是完全依靠阀座的接触面压来达到密封效果、因此一举解决了金属阀座零泄漏这一难题、并因接触面压与介质压力是成正比的、耐高压高温也迎刃而解.
