简介：

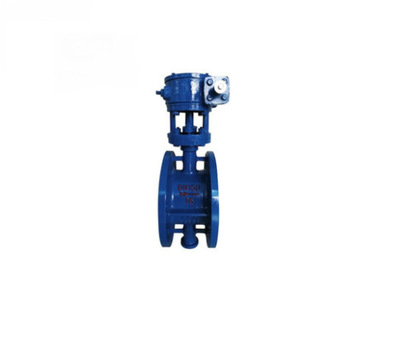

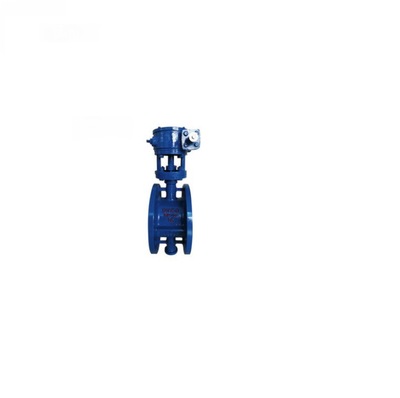

D343H蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°~90°之间，旋转到90°时，阀门则牌全开状态。 新型高寿命不锈钢蝶阀的特点以及蝶阀在使用过程中存在问题目前 ,D343H蝶阀作为一种用来实现管路系统通断及流量控制的部件，已在石油、化工、冶金、水电等许多领域中得到极为广泛地应用。在已公知的蝶阀技术中，其密封形式多采用密封结构，密封材料为橡胶、聚四氟乙烯等。由于结构特征的限制，不适应耐高温、高压及耐腐蚀、抗磨损等行业。现有一种比较先进的蝶阀是三偏心金属硬密封蝶阀，阀体和阀座为连体构件，阀座密封表面层堆焊耐温、耐蚀合金材料。多层软叠式密封圈固定在阀板上，这种蝶阀与传统蝶阀相比具有耐高温，操作轻便，启闭无磨擦，关闭时随着传动机构的力矩增大来补偿密封，提高了蝶阀的密封性能及延长使用寿命的优点。

硬密封法兰蝶阀结构及性能：

三偏心硬密封蝶阀系列产品，是我公司开发的长寿命、节能型蝶阀。产品符合国家标准JB/T8527－97(金属密封蝶阀)，GB／T13927－92(通用阀门压力试验)标准及阀门其它相关标准的规定。本产品由阀体、蝶板、密封圈、传动机构等主要部件组成。其结构采用三维偏心原理设计，弹性密封和硬软多层密封兼容的加工新工艺，使蝶阀在运行工作时，减少其扭矩力，达到省力，节能之功能。从而确保整体的抗腐蚀．耐高温，抗靡损的可靠性。

硬密封法兰蝶阀主要性能特点：
1．结构独特、型小轻便、操作灵活、省力、方便；
2．密封可靠，可达到气密封无泄漏；
3．流量特性趋于直线调节性；
4．采用三偏心原理，使密封面近似零靡损延长了阀门的使用寿命；
5．应用范围广。如：可用于水、蒸气、油品、空气、煤气等介质。
6．适用不同温度及6.4MPa以下的压力等级，耐腐蚀等各种介质管线。

硬密封法兰蝶阀用途：
本蝶阀适用于食品．医药．石油化工．电厂．钢厂．工业环保水处理及高层建筑．供排水管道上作调节流量和截断流体装置。

相关问答

阀门的型号d343h

阀门型号编制方法 阀门型号表示方法
阀门型号编制/表示方法：
阀门型号通常应表示阀门类型、驱动方式、连接形式、结构特点、公称压力、密封面材料、阀体材料等要素。
一单元：阀门型号代号：
类型
蝶阀 球阀 闸阀 止回阀 截止阀 过滤器 放料阀
代号 D Q Z H J GL FL
二单元：传动方式代号：
传动 方式 电磁动 电磁-液动 电-液动 蜗轮 正齿轮 伞齿轮 气动 液动 气-液动 电动 手柄 手轮
代号 0 1 2 3 4 5 6 7 8 9 无代号
三单元：连接方式代号：
连接方式 内螺纹 外螺纹 两不同连接 法兰 焊接 对夹 卡箍 卡套
代号 1 2 3 4 6 7 8 9
四单元：结构形式代号：
蝶阀结构形式代号
结构形式 代号 结构形式 代号
密 封 型 单 偏 心 0 非密封型 单 偏 心 5
中心垂直板 1 中心垂直板 6
双 偏 心 2 双 偏 心 7
三 偏 心 3 三 偏 心 8
连杆机构 4 连杆机构 9
闸阀结构形式代号：
结构形式 代号
阀杆升降式 楔式闸板 弹 性 闸 板 0
（明杆） 刚性闸板 单 闸 板 1
双 闸 板 2
平行式闸板 单 闸 板 3
双 闸 板 4
阀杆非升降式（暗杆） 楔式闸板 单 闸 板 5
双 闸 板 6
平行式闸板 单 闸 板 7
双 闸 板 8
球阀结构形式代号：
结构形式 代号 结构形式 代号
浮 动 球 直通流道 1 固 定 球 直通流道 7
Y形三通流道 2 四通流道 6
L形三通流道 4 T形三通流道 8
T形三通流道 5 L形三通流道 9
— — 半球直通 0
止回阀结构形式代号：
结构形式 代号 结构形式 代号
升降式阀瓣 直通流道 1 旋启式阀瓣 单瓣结构 4
立式结构 2 多瓣结构 5
角式流道 3 双瓣结构 6
— — — 蝶形止回式 7
五单元：密封材质代号：
材料 巴氏合金 搪 渗氮钢 18-8系不锈钢 氟塑料 玻璃 Cr13不锈钢 衬胶 蒙乃尔合金
代号 B C D E F G H J M
材料 尼龙塑料 蒙乃尔 衬铅 Mo2Ti不锈钢 塑料 铜合金 橡胶 硬质合金 阀体直接加工
代号 N P Q R S T X Y W
六单元：公称压力数值用阿拉伯数字直接表示，它是MPa的10倍。
七单元：阀体材料代号：
阀体材料 钛及钛合金 碳钢 Cr13系不锈钢 铬钼钢 可锻铸铁 铝合金
代号 A C H I K L
阀体材料 球墨铸铁 Mo2Ti系不锈钢 塑料 铜及铜合金 18-8系不锈钢 灰铸铁
代号 Q R S T P Z
