产品概述

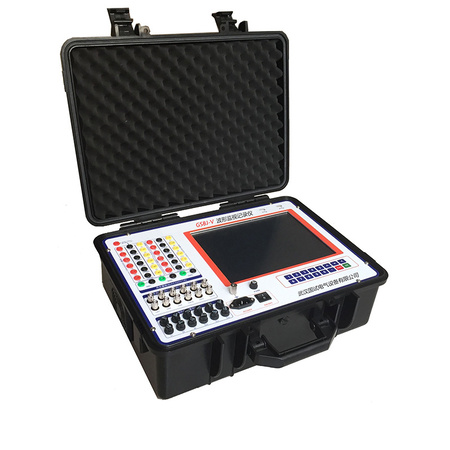

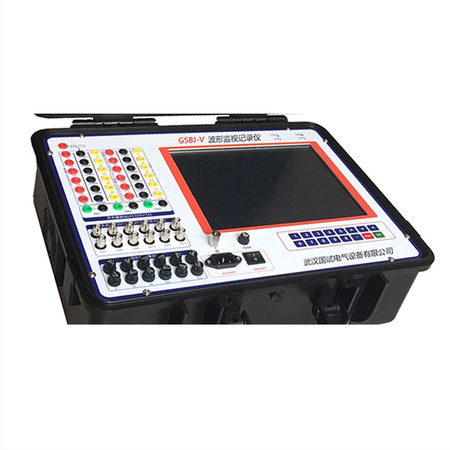

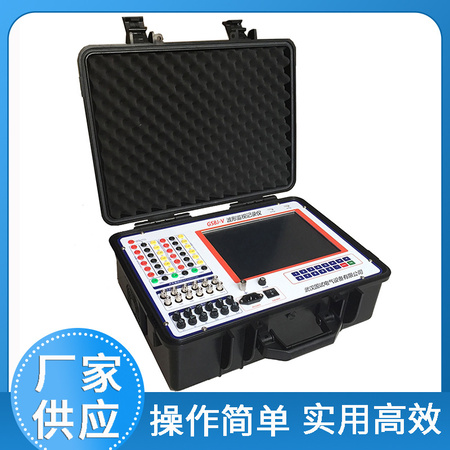

       GSBJ-V 波形监视记录仪是针对电力系统应用而开发的瞬态信号记录仪器，仪器内部软件预置了针对发电机调试的试验模板，使用户可以通过记录仪很方便的完成发电机短路特性试验，空载特性试验，励磁系统扰动试验，励磁系统10%阶越试验，灭磁常数测量，自准同期装置校验，机组甩负荷记录等试验。

功能特点

l 实时绘制试验曲线，并且提供多种曲线分析工具，使用户可以对曲线进行任意缩放和定位操作

l 可以对当前示波器中的图形进行编辑，包括自由标识，颜色变换等，以方便试验报告的制作

l 提供了频谱分析工具使用户可以方便的获取信号的频谱图形

l 可以任意的选择信号作为X轴,Y轴绘制信号的关系曲线

l 提供了谐波分析工具，可以对采集的信号进行谐波分析，最高谐波次数为1024次

l 组合运算工具使用户可以对所采集的信号进行加，减，乘，除和积分等运算

l 计算选定通道信号的有效值，功率

l 对选定的三相信号进行功率和对称性分析

l 绘制选定信号的相量图

l 通过软件选择通道信号类型：直流瞬时值或者交流有效值

l 内置了发电机三相短路特性曲线，空载特性曲线，励磁系统扰动试验，灭磁时间常数，频率电压特性，甩负荷试验，自准同期试验的标准试验模板，软件自动计算试验结果参数。

l 仪器能够自动生成WORD试验报告，Excel试验报告

l 试验报告对曲线进行自动标识，使试验报告制作实现完全自动化

l 所有采样通道的名称和单位都可以重新定义

l 各种试验的试验环境设置和仪器设置自动保存

l 自动计算各种试验模板的试验参数

l 简单方便的通道滤定方式

l 使用U盘或移动硬盘等存储设备方便的导出试验数据

l Windows XPE操作系统，可以实现软件系统自我保护与恢复，防止病毒攻入与侵蚀

l 采用防抖动处理，避免用户错误操作

技术参数

12路低电压／电流模拟量采集，电压输入范围-10V~10V，-200V~200V，-400V~400V，电流输入范围-20mA~20mA，1路模拟量-100mV~100mV输入通道（100mv通道最大允许输入电压<10V）

电压通道输入范围，电压或电流信号类型选择，通过软件选择

信号采集误差：-400V~400V误差<0.5V

-200V~200V误差<0.2V

-10V~10V误差<0.01V

-20mA～20mA误差<0.02mA

-100mV~100mV  误差<0.2mV

频率测量30-170Hz 误差<0.1Hz

12路有源节点开关量测量通道，开关量信号范围DC12-220V

3路开关量输出通道，开出量最大开断能力AC220V/1A

分体式机箱结构，操作终端使用户可以更方便控制试验和分析数据

2个USB口用于数据下载或键盘/鼠标输入

12.1寸大彩屏显示，触摸屏方式实现人机交互

仪器自带8G数据存储空间

采样通道输入阻抗

-10V~10V电压档位输入阻抗820k欧

-200V~200V电压档位输入阻抗820K欧

-400V~400V电压档位输入阻抗820K欧

-20mA~20mA电流档位输入阻抗50欧

-100mV~100mV电压档位  输入阻抗 >10M
