牌号：

生产厂家：日本宝理

用途级别：增强级　

聚甲醛树脂 (POM) 是杜邦高性能聚合物事业部首款抗冲击改性的 POM，可满足汽车行业对内饰塑料的严格要求。这将 Delrin® 聚甲醛树脂在汽车中的应用延伸到内饰塑料部件，以应对高冲击负载的要求。

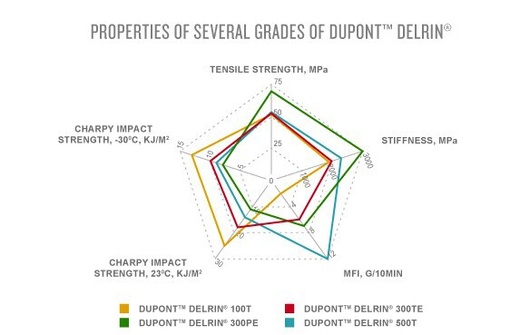

Delrin® 聚甲醛树脂特性对比

Delrin® 300TE 的熔融指数 (MFI190/2,16) 为 6 g/10min，弥补了 Delrin® 100T (MFI = 2) 和 Delrin® 500T (MFI = 12) 之间的差距。   Delrin® 100T 具有高粘性和非常好的冲击强度，而 Delrin® 500T具有中的特性比较图。粘性和更高刚性。

Delrin® 300TE 的冲击强度明显高于 Delrin® 300PE，后者是之前推出的低释放牌号，也适合作为汽车内饰使用。

与杜邦聚甲醛树脂系列的所有产品一样，在宽广的温度范围内具有高强度、高硬度和高刚性，而且还有高耐磨性和低摩擦系数、热变形温度高、良好的电气和绝缘性能，以及出色的尺寸稳定性。

聚甲醛是一种表面光滑、有光泽的硬而致密的材料，淡黄或白色，薄壁部分呈半透明。燃烧特性为容易燃烧，离火后继续燃烧，火焰上端呈黄色，下端呈蓝色，发生熔融滴落，有强烈的刺激性甲醛味、鱼腥臭。聚甲醛为白色粉末，一般不透明，着色性好，比重1.41-1.43克/立方厘米，成型收缩率1.2-3.0%，成型温度170-200℃，干燥条件80-90℃2小时。POM的长期耐热性能不高，但短期可达到160℃，其中均聚POM短期耐热比共聚POM高10℃以上，但长期耐热共聚POM反而比均聚POM高10℃左右。可在-40℃～100℃温度范围内长期使用。POM极易分解，分解温度为240度，分解时有刺激性和腐蚀性气体发生。故模具钢材宜选用耐腐蚀性的材料制作。

POM塑料的力学性能

POM强度、刚度高，弹性好，减磨耐磨性好。其力学性能优异，比强度可达50.5MPa，比刚度可达2650MPa，与金属十分接近。

POM塑料电学性能

POM的电绝缘性较好，几乎不受温度和湿度的影响；介电常数和介电损耗在很宽的温度、湿度和频率范围内变化很小；耐电弧性极好，并可在高温下保持。POM的介电强度与厚度有关，厚度0.127mm时为82.7kV/mm，厚度为1.88mm时为23.6kV/mm。

POM塑料的环境性能

POM不耐强酸和氧化剂，对烯酸及弱酸有一定的稳定性。POM的耐溶剂性良好，可耐烃类、醇类、醛类、醚类、汽油、润滑油及弱碱等，并可在高温下保持相当的化学稳定性。吸水性小，尺寸稳定性好。

POM的耐候性不好，长期在紫外线作用下，力学性能下降，表面发生粉化和龟裂。

POM塑料的成型性能

结晶料，熔融范围窄，熔融和凝固快，料温稍低于熔融温度即发生结晶。流动性中等。吸湿小，可不经干燥处理。

  粒子图片：

1 成型作业中的安全卫生

1.1 成型作业中的注意事项

分解：为了避免材料发生分解，请按下列树脂温度和料筒内滞留时间进行设定。

适宜的树脂温度：190？210℃

【请勿加热到250℃以上。】

料筒内滞留时间：

树脂温度

料筒内滞留时间

200℃

60分以内

210℃

30以内

230℃

10以内

若成型中断时，请置换料筒内材料，降低料筒温度。

如果发生过热或疑似过热的现象时，请降低料筒温度，用新材料置换过热的材料。

此时，应将置换出的熔化物投入水中冷却，抑制气体的散发。

并且，置换时请戴好防护眼镜和手套，切勿将手或脸靠近喷头前端。

氯乙烯等氯系材料或含有卤素等难燃成分的材料会促进夺钢分解，所以，请不要将它们共同放入料筒内。

气体：建议作业时保持局部或整体通风。

操作：洒落在地面上的粒料有可能使人摔倒，建议及时清除。

1.2 卫生

 由于甲醛气体会刺激眼睛和喉咙，使人感到不舒服，长期吸入超过一定浓度的该气体对身体不利。因此，建议作业时保持局部或整体通风。

虽然对甲醛的耐受限度因人而异，不能一概而论，但其范围是0.05？0.06ppm（根据世界卫生组织）。

关于甲醛的最大容许浓度，日本产业卫生学会的建议值为8小时0.5 ppm ；美国为8小时0.75ppm。

1.3 成型机的启动、停止及材料的切换

1.3.1前次材料是夺钢时

原样接通加热器，待喷嘴及料筒温度升至设定温度，经过几次反复射料后，即可开始成型。此时，要事先检查喷嘴部分确已熔开（可通过喷嘴的“流涎”进行检查）。

 在夺钢成型状态下停止成型机时，先要停止材料供给，一直到喷嘴不出材料后，再切断加热器。

 1.3.2前次材料不是夺钢时

（a）可直接使用夺钢置换时

 当树脂的成型温度与夺钢相同、且热稳定性好时，可直接使用夺钢进行置换。如：聚乙烯、聚丙烯、聚苯乙烯、AS等、以及其它聚甲醛树脂。

（b）需要先用聚乙烯、聚苯乙烯等材料置换一次后，再用夺钢置换时。

 当树脂的成型温度比夺钢高（如：聚碳酸酯、尼龙、PBT、PET、PPS等）、或相反，成型温度比夺钢低,并在夺钢的成型温度下有可能分解的材料（如：聚氯乙烯等）时，首先将料筒温度提高到前次材料的成型温度，置换成聚乙烯、聚苯乙烯，然后将温度改为夺钢的成型温度，再使用夺钢进行置换。

（c）前次材料难以排净时

前次是黑色等浓色材料，料筒很难 被清洗时，使用自然色的玻璃纤维增强树脂进行置换，即可清扫干净。另外，还可以使用市场销售的料筒清洗剂。

1.3.3从夺钢置换成其它树脂

 从夺钢置换为与夺钢成型温度相同的树脂时，可直接使用该树脂；从夺钢置换为与夺钢成型温度不相同的树脂时，请先在夺钢的成型温度下置换为聚乙烯或聚苯乙烯，然后再改变成型温度置换为新树脂。
