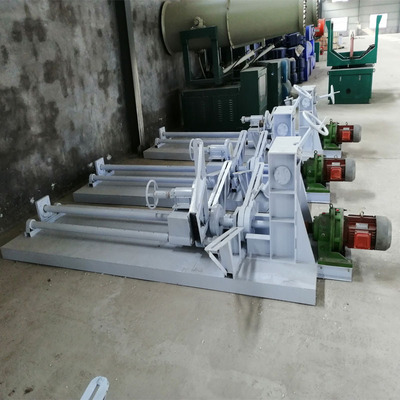

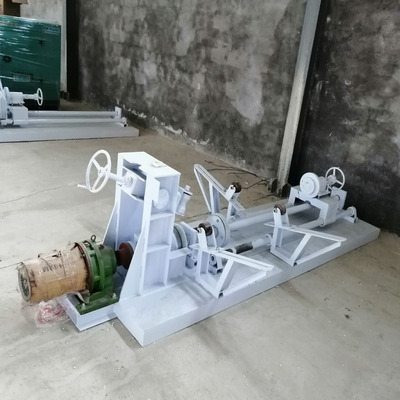

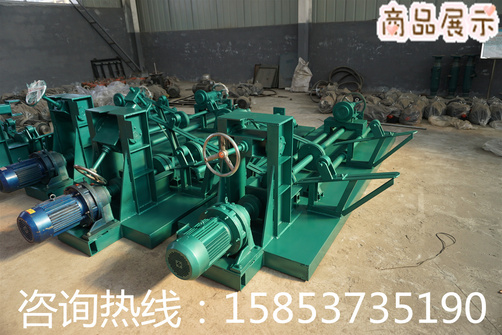

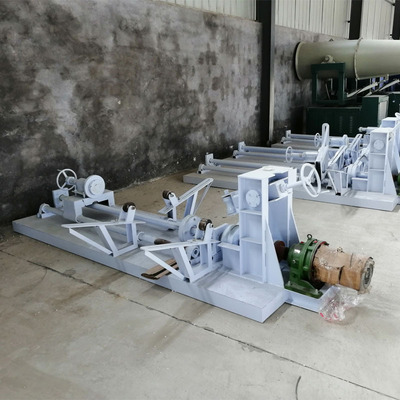

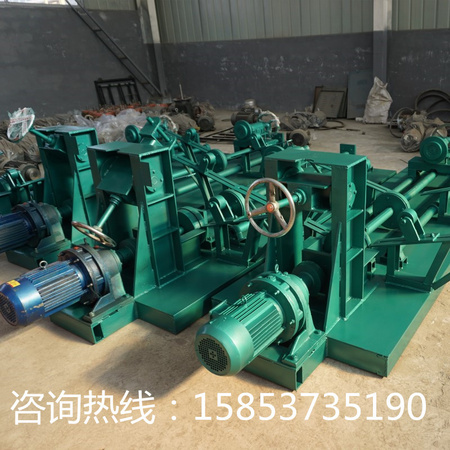

圆桶翻边机

高效圆桶翻边机 直筒旋压外翻边机

[又叫旋压机设备大幅度降低加工成本与设备投资成本，采用了先进的组合胎具，制作时无须大量模具，可为生产者节省大量资金，同时也节省了制作模具的大量材料资源，从性能上解决了大型油压设备模具重量大、工件预应力提高，解决了零件成型后光洁度差、平衡困难的难题，具有操作稳定、投资小、性能可靠、使用范围广、劳动效率高、产品一次连续成型等特点，适用于化工设备、电力设施、大型风机、大型钢模板、压力容器、水轮机、离心机等行业。

旋压板厚&le6mm

最大翻边宽度&le50mm

最小翻边直径范围：&ge&phi200mm

翻边长度范围：300-2000mm厂家直销，免除了中间商，生产者直接与用户见面，简化了流通过程，缩短了流通时间实现了真正的厂家优惠价格

 产品特点

★ 该机是我公司研发生产的拳头产品，畅销全国各地

★ 该机外形美观，结构紧凑，机械运行平稳，安全可靠；

★ 性能好，工效高，成本低，耗电少，省工省时，高效节能，绿色环保；

功能描述

大幅度降低加工成本与设备投资成本，采用了先进的组合胎具，制作时无须大量模具，可为生产者节省大量资金，同时也节省了制作模具的大量材料资源，从性能上解决了大型油压设备模具重量大、工件预应力提高，解决了零件成型后光洁度差、平衡困难的难题，具有操作稳定、投资小、性能可靠、使用范围广、劳动效率高、产品一次连续成型等特点，适用于化工设备、电力设施、大型风机、大型钢模板、压力容器、水轮机、离心机等行业。

 作业前准备工作

1. 首先准备好已经焊接完毕的要翻边作业的圆筒。

2. 将风筒翻边机左右两边的4个支架上的托辊螺栓松开，这个托辊是等下放圆筒时根据圆筒的大小进行调整的。如果圆筒长度不长的话可以只是用左右两边各一个支架的托辊就可以，起到稳定的作用。

3. 在机身尾端有一个黑色的圆盘，和调节杆连接。这个是用来在翻边的过程中顶住圆筒边沿，防止圆筒后退的。现在要做的就是将调节杆退后，为放置圆筒做准备。由于要翻边的圆筒长短不同，根据圆筒的长度适当调节。

4. 调节旋转机身头部的手柄，将压边头架上的压辊上移。

等上述步骤做好以后就可以放置要翻边的圆筒或锥筒

操作步骤

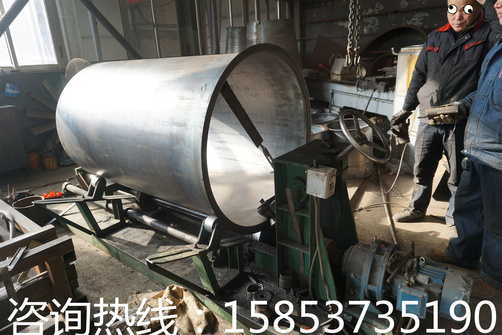

将焊接好的圆筒放置在左右4个支架上，根据风筒的长度调节支架上托辊的高度，风筒直径越大托辊的高度越高，这是为了保证风筒翻边时的稳定性。需要注意的是两边托辊的高度要一致。如果是锥筒翻边左右两边托辊的高度，一般是靠近翻边机头部位置的托辊较高，靠近机身尾部的托辊较低。

    风筒放置好以后，调节尾部黑色圆盘的丝杆，使圆盘顶住圆筒或者锥筒的边缘，预留3-5mm的距离。接下来需要做的就是将压边头架上的压辊放在需要翻边的风筒边缘，但是不要旋转压边头架压辊，只需要放在风筒边缘即可。

    这些完成以后就可以开机了，在机身侧面有旋钮控制设备运行，开机以后可以看到风筒随着电机的运行也在旋转，同时头架压边的压辊也跟着滚动。接下来就可以慢慢进给头架上的旋转手柄，这时风筒会慢慢随着压辊的力度慢慢后退，直到顶住机身尾部黑色的圆盘，使圆盘也随着转动。

    继续调节压辊，会看到风筒的边缘慢慢向外翻出，直到翻边完成停机。停机以后，调节尾部的黑色圆盘丝杆退出对风筒的顶置，调节压辊使之上移就可以取出已经翻边完成的风筒。

安全操作规程

 1 、操作前要穿紧身防护服，袖口扣紧，上衣下摆不能敞开，

不得在开动的机床旁穿、脱换衣服，或围布于身上，防止机器绞伤。

必须戴好安全帽，辫子应放入帽内，不得穿裙子、拖鞋。

   2 、翻边工要经过一定的专业学习，

要懂得本人所操作机床的

结构、性能和正确安装模具的方法，才能单独操作。

  3 、使用前加好润滑油，并进行空车运转二分钟检查。

   4 、启动后要等运转速度正常后才开始工作

同时观察周围人

员动态，防止伤人。

   5 、不得超规格使用本机床。

    6 、多人操作，

应由一人指挥，

工件翻身或进退时，两侧操作

人员密切联系，动作一致。

   7 ．不允许材料上有焊疤和较大毛刺，防止模具损坏。

    8 工作完毕，切断电源，做好机床保养和环境打扫工作。
