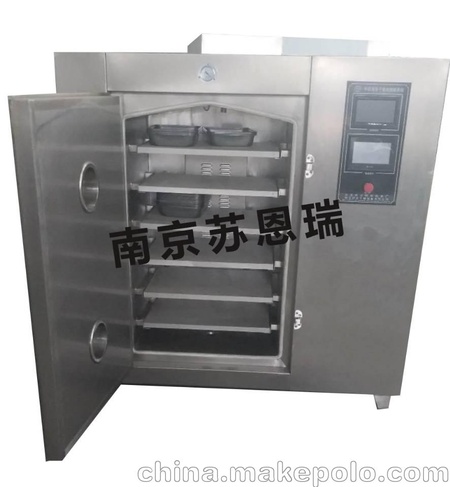

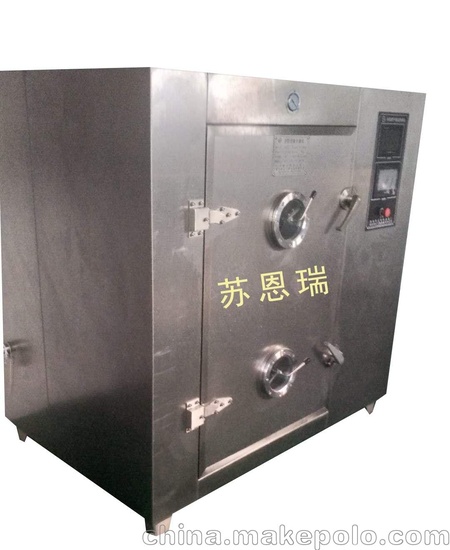

RWBZ-6S微波真空试验炉

一、概述

RWBZ-6S型微波真空炉广泛应用于食品、制药、生化、材料等多种行业的试验设备。 本设备采用精心设计的微波场均衡技术，料盘绕垂直轴旋转，产品水份在真空低温状态下均匀吸收微波，水分迅速蒸发达到干燥目的。它具有加热时间短、热效率高、耗能低、特别是加工温度低（如当真空度为40～120KP时干燥过程中，干燥物料的温度可以控制在50°C以下），可最大限度保留产品里活性成份。另外它结构紧凑，操作简单、维护方便、占地面积小，是一种新型的理想干燥设备。

二、机理

       在工业生产中,有许多物品需要干燥处理,可是它们又不能承受高温,比如一些药品、生化制品、营养食品以及人参、鹿茸等高档中草药材、为了保证产品质量、其干燥处理必须在低于100℃或室温的条件下进行,众所周知当气压降低时,水的沸点也随之降低,如在一个大气压(101.3Kpa)下,水的沸点是100℃,而在0.073大气压(7.37Kpa)下,水的沸点是40℃。在真空条件下,加热物体可使物体内部水分在无温升状态下蒸发。由于真空条件下空气对流传热难以进行,只有依靠热传导的方式给物料提供热能,而微波加热是一种辐射加热,是微波和物料直接发生作用,使其里外同时被加热,无须通过对流或传导来传递热量,所以加热速度快,干燥效率高。

三、主要技术参数

1、微波工作频率:     2450±1OMHZ

2、额定输出微波功率: 6±5%KW

3、真空机:         4.0kw

4、电源输入电压:     三相380±5%V

5、电源输入视在功率: ≤10KVA (含真空泵)

6、转盘规格:        300*300*45mm  4只

7、外型尺寸约:1480×750×1600mm（W×D×H）

设备功能

1. 设备外观整洁，美观，操作简捷。

2. 设备运行灵敏、可靠，维护、维修易行。

3. 真空度、温度自由调整，可在某一固定温度、真空度条件下自动保持。

4. 设备控制系统为PLC程序控制，温度均匀、真空度可靠。自动记时，当温度升温到设定值时设备开始计时，计时达到设定值时，设备停止加热，处于真空恒温保持。

5. 更改真空箱的箱门密封圈固定方式和密封圈材料，保证密封圈耐油耐热不脱落且更换方便。

6. 烘箱押手操作省力，每个箱门具有观察窗。

十、技术要求

1. 工作电源为380V，微波输入功率不小于6000W。

2. 设备外形尺寸：1480×750×1600mm（长X宽X高）

3. 温度可调范围为常温~150℃，温控精度小于±1℃，不均匀度小于±2℃；控温方式：PID调节控制；箱外表面温度：≤40℃。

4. 真空度可达到-0.092Mpa并能稳地保持。

5. 微波可连续工作8小时不停机。

微波

微波是指频率为300MHz的至300GHz的的的电磁波，是无线电波中一个有限频带的简称，即波长在1米（不含1米）到1毫米之间的电磁波，是分米波，厘米波，毫米波和亚毫米波的统称。微波频率比一般的无线电波频率高，通常也称为“超高频电磁波”。微波作为一种电磁波也具有波粒二象性。微波的基本性质通常呈现为穿透，反射，吸收三个特性。对于玻璃，塑料和瓷器，微波几乎是穿越而不被吸收。对于水和食物等就会吸收微波而使自身发热而对金属类东西，则会反射微波微波。能通常由直流电或50Hz的的交流电通过一特殊的器件来获得。

干燥机

干燥机分为常压干燥机和真空干燥机两类，在真空下操作可降低空间的湿分蒸汽分压而加速干燥过程，且可降低湿分沸点和物料干燥温度，蒸汽不易外泄，所以，真空干燥机适用于干燥热敏性、易氧化、易爆和有毒物料以及湿分蒸汽需要回收的场合。干燥机通过加热使物料中的湿分（一般指水分或其他可挥发性液体成分）汽化逸出，以获得规定湿含量的固体物料。

相关问答

微波干燥器由哪些部分组成？

微波干燥器的组成
微波干燥器主要由电源、微波管、连接波导、加热器和冷却系统组成。
1、磁控管是微波的发生装置。它由电源提供直流高压电流，并使输入能量转换成微波能量。磁控管有线性束管和交叉场型管等多种。食品工业多采用多谐振磁控管即交叉场型管。
2、波导器件是完成微波传送、相互连接、耦合以及换向等传输作用的，微波加热常采用截面的长空心金属管。波导中的激励与耦合装置的作用分别为在波导中建立所需电磁场模式。
另一种非可逆的传 输器件是环行器，常用于连接微波源和谐振腔，当谐振腔中因物料不能全部吸收微波功率时，部分反射功率通过环行器进入张端负载，以保护磁控管。
3、谐振腔即加热器，是完成微波能量与介质相互作用的器件。常用形式有箱型、波导型、辐射型和表面波导型等。
4、漏能抑制器设在加热器的物料出入处，以防止谐振腔中的电磁波外泄而伤害人身。
信息来源于：巩义市新兴机械厂

什么是微波干燥器？

微波烘干原理：
微波是一种波长极短的电磁波，波长在1mm到1m之间，其相应频率在300GHz至300MHz之间。为了防止微波对无线电通信、广播和雷达的干扰，国际上规定用于微波加热和微波干燥的频率有四段，分别为：L段，频率为890~940MHz，中心波长330mm;S段，频率为2400~2500MHz，中心波长为122mm;C段，频率为5725~5875MHz，中心波长为52mm;K段，频率为22000~22250MHz，中心波长8mm。家用微波炉中仅用L段和S段。
微波是在电真空器件或半导体器件上通以直流电或50Hz的交流电，利用电子在磁场中作特殊运动来获得的。这种运动可以简单的这样来解释一下：介质从电结构看，一类分子叫无极分子电介质，另一类叫有极分子电介质。在一般情况下，它们都呈无规则排列，如果把它们置于交变的电场之中，这些介质的极性分子取向也随着电场的极性变化而变化，这就叫做极化。外加电场越强，极化作用也就越强，外加电场极性变化得越快，极化得也越快，分子的热运动和相邻分子之间的摩擦作用也就越剧烈。在此过程中即完成了电磁能向热能的转换，当被加热物质放在微波场中时，其极性分子随微波频率以每秒几十亿次的高频来回摆动、摩擦，产生的热量足以使物料在很短的时间内达到热干的目的。
微波干燥设备的优点有：
1、产品干燥定型的质量好，不开裂；
2、易于控制，操作方便灵活。自动控制加热时间及干燥温度；
3、节省时间；
4、能源消耗少；
5、生产强度小，占地少；
6、省力，省工序，特别是易于和前后工序连成自动线，减少搬运次数；
7、环保清洁卫生，无污染，更不会产生“三废问题。
设备技术参数
型号 CS-20SD
频率（MSD）2450±50
微波输出功率（Kw） 12
输入电压（V） 380
设备尺寸（L*W*H,mm） 1500x1500x2000
设备重量（T） 1.8
腔体材料 工业级不锈钢
微波泄漏限制（mW/c㎡） ≤1
箱体温度（℃） 45
环境温度（℃） 季节常温
相对湿度（%） 85
