品牌：台湾丸荣ACROW

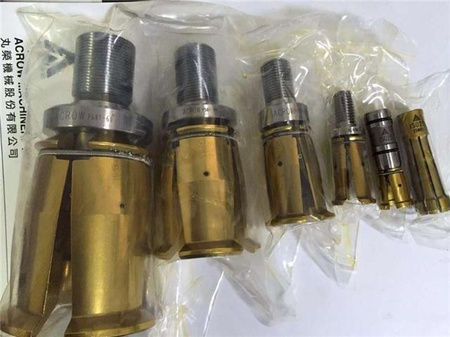

品名：主轴拉刀爪四瓣爪拉刀夹爪拉爪

BT拉刀夹爪,DIN69872拉刀夹爪,CAT拉刀夹爪,OTT拉刀夹爪,HSK拉刀爪

描述

①此型夹爪具有保持定位功能

②采用高强度铬钼合金钢制造,经多重表面硬化处理程序,使拉刀爪夹持稳定,不断裂,不变形,耐磨耗;

③一体式分隔爪片设计适用于各种高低转速之主轴,爪片表面经耐磨耗,防腐蚀之特殊处理,拉力经循环寿命测试机测试可承受1000KG,300万次;采用易拆裝设计,

④适于各型系列主轴使用,同步采用德国OTT,BERG及ROHM之说明规范.

⑤用于数控机床的自动换刀主轴单元的拉刀机构,夹持刀柄使用

BT30.DIN30.CAT30较大拉刀力：10kn 较大锁紧扭矩：30Nm 打刀行程：5mm

BT40.DIN40.CAT40较大拉刀力：18kn 较大锁紧扭矩：65Nm 打刀行程：6mm

BT50.DIN50.CAT50较大拉刀力：35kn 较大锁紧扭矩：160Nm 打刀行程：10mm

BT60.DIN60 较大拉刀力：70kn 较大锁紧扭矩：450Nm 打刀行程：17mm

HSK32较大拉刀力：5kn 较大锁紧扭矩：11N 较高转速：57000rpm

HSK40较大拉刀力：6.8kn 较大锁紧扭矩：15Nm 较高转速：45000rpm

HSK50较大拉刀力：11kn 较大锁紧扭矩：20Nm 较高转速：37000rpm

HSK63较大拉刀力：18kn 较大锁紧扭矩：30Nm 较高转速：29000rpm

HSK80较大拉刀力：28kn 较大锁紧扭矩：30Nm 较高转速：20000rpm

HSK100较大拉刀力：45kn 较大锁紧扭矩：50Nm 较高转速：15000rpm

ISO20八瓣爪 较大拉刀力：3kn 较大锁紧扭矩：12Nm 较高转速：40000rpm

ISO25四瓣爪 较大拉刀力：4kn 较大锁紧扭矩：12Nm 较高转速：40000rpm

拉刀

用于拉削的成形刀具。刀具表面上有多排刀齿，各排刀齿的尺寸和形状从切入端至切出端依次增加和变化。当拉刀作拉削运动时，每个刀齿就从工件上切下一定厚度的金属，最终得到所要求的尺寸和形状。拉刀常用于成批和大量生产中加工圆孔、花键孔、键槽、平面和成形表面等,生产率很高。拉刀按加工表面部位的不同，分为内拉刀和外拉刀；按工作时受力方式的不同，分为拉刀和推刀。推刀常用于校准热处理后的型孔。
