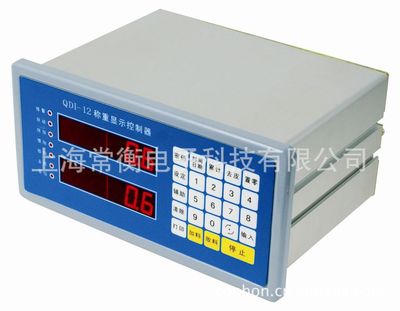

QDI-12R称重显示器书
△ QDI-12R称重仪表和动态数据采集器组成
△ 分离结构，现场调试方便，数字信号传输距离远，抗干扰能力强
△ 自动识别车速，并能自动修正速度误差
△ 自动识别倒车并能自动修正倒车误差
△ 可贮存90个车号皮重，200个称重记录
△ 适用于矿山、仓库、码头、工厂的动态轻轨衡
△ 适用于采矿产量监

QDI-12R动态称重仪表使用说明书
QDI-12R动态称重仪是专门为动态轻轨衡开发的仪表。
动态称重系统，由QJB-25动态数据采集器和QDI-12F动态称重仪表组成。
因为轨道衡的称台与仪表之间距离一般多比较远，且现场电力机车干扰比较大。
由于数据采集器和称重仪表之间采用RS-485通讯连接，所以抗干扰能力强，传输距离远。现场调试方便。能自动测量车速并能自动修正速度误差。能自动识别倒车并能自动修正倒车误差。
具有多种方式的自动累计打印功能，可储存90个车号皮重，2000个称重记录。
并能按车号统计打印、按货号统计打印、日报表统计打印、月报表统计打印。
QDI-12R动态称重仪广泛应用于矿山、仓库、码头、工厂的动态轻轨衡。
QDI-12R动态称重仪表使用说明书
一．仪表与采集器连接线（D-SUB-9针）
+9V F.G GND 显示器 采集器
① +9V 供
1 2 3 4 5 ② 桥
④ GND 电
⑤ 压
6 7 8 9 ③ F.G屏蔽地
⑦ +A 信
+A －B ⑧ －B 号
二．正常操作
1．自动/手动切换
按[自动/手动]键，切换自动/手动状态。对应自动时〖自动〗指示灯点亮。
2． 车速显示
按[输入]键，显示车速，〖SPd XX〗1.5秒。（公里/小时）
3． 按[&uarr]键，打印机走纸一行。
4．车号的显示和设定
在称重显示状态，按 [车号/货号] 键，显示原车号。
键入新的车号后，按 [输入] 键，结束车号设定。
说明：车号设定后，固定皮重单次计量方式，仪表自动按车号寻找该车号是否有皮重储存。
若有，则将皮重调出作为当前皮重，并显示这个皮重值1.5秒。
若无，显示〖&mdashno&mdash〗1.5秒。
5．货号的显示和设定
在称重显示状态，按 [车号/货号] 键二次，显示货号〖 F 1234 〗 。
键入新的货号后，按 [输入] 键，返回称重显示。货号&ne0，货号指示灯亮。
6．去皮（固定皮重单次计量方式下才有效）
<1> 按[去皮]键，将当前重量作为皮重与车号一起保存，显示〖--OY--〗1.5秒。
<2> 按数字键，输入皮重值，按[去皮]键，将输入重量作为皮重与车号一起保存，
显示〖--OY--〗1.5秒。
7．净重显示
只有在固定皮重模式，按[毛重/净重]键，显示净重1.5秒。
8． 时间/日期的显示和设定
按[时间/日期] 键，显示〖09.26.38 〗表示9时26分38秒，若要修正时间，
用数字键输入新值，按[输入]键
显示〖04.10.19 〗表示2004年10月19日，若要修正日期，
用数字键输入新值，按[输入]键，返回称重显示。
9． 清除
<1> 在设定状态，按[清除]键，清除输入值。
<2> 在称重方式，按[清除]键，显示〖CLEAr- 〗
按 [ 9 ] 键，按 [输入] 键，清除所有称重记录，同时清除毛重，返回称重显示。
按其它数字键，按 [输入] 键，同时清除毛重，返回称重显示。
10． 统计功能
在正常称重显示状态，按 [ 统计 ] 键，显示〖 StltA -〗 。
<1> 按 [ 1 ] 键，按[输入]键，
按当前日期进行统计打印，将所有该日期的记录打印出来 ( 日报表 )
<2> 按 [ 2 ] 键，按[输入]键，
按当前车号进行统计打印，将所有该车号的记录打印出来。
<3> 按 [ 3 ] 键，按[输入]键，
按当前货号进行统计打印，将所有该货号的记录打印出来。
<4> 按 [ 4 ] 键，按[输入]键，
按当前年份月份进行统计打印，将所有该年份月份的记录打印出来 ( 月报表 )。
<5> 按 [ 9] 键，按[输入]键，
仅打印累计重量。
说明1：在作月、日报表打印时，先设定日期到统计的日期。待统计后，
再将日期改到当前日期。
说明2：在作车号、货号统计时，先设定要统计的车号、货号。然后进行统计。
三． 动态称重
1． 车辆通过称台，下显示窗显示轴数和轴重，上显示窗显示车辆重量。
2． 最后一轴离开称台3+3X秒后，仪表认为一列车通过，显示〖 -PASS-〗 。
若重量小于最大皮重（最大皮重=0，不作判别），不进行计量。
并按称重方式，自动打印累计。
3． YX=00，车辆正向通过时，对车辆毛重自动打印、累计，反向不计量。
4. YX=01，车辆正向通过时，对车辆毛重、固定皮重自动打印、累计，反向不计量。
5. YX=10，车辆反向通过时，对车辆毛重自动打印、累计。正向不计量。
6. YX=11，车辆反向通过时，对车辆毛重、固定皮重自动打印、累计。正向不计量。
7. YX=20，车辆正向、反向通过时，对车辆毛重自动打印、累计。
8． YX=21，车辆正向、反向通过时，对车辆毛重、固定皮重自动打印、累计。
9． YX=Y2，双向计量，先过重车后过空车。（Y值任意）
第一次车辆（重车）通过，将当前车辆重量保存。
第二次车辆（空车）通过，比较当前重量和前重量，
若当前重量小于前重量，自动打印、累计。
若当前重量大于前重量，将当前车辆重量保存。等待空车通过。
10． 称重方式=Y3，双向计量，先过空车后过重车。（Y值任意）
第一次车辆（空车）通过，将当前车辆重量保存。
第二次车辆（重车）通过，比较当前重量和前重量，
若当前重量大于前重量，自动打印、累计。
若当前重量小于前重量，将当前车辆毛重保存。等待重车通过。
四．各指示灯说明
1.〖零位〗：当毛重＜10d时，该指示灯亮。
2.〖净重〗：当显示净重时，该指示灯亮。
3.〖自动〗：当处于动态计量时，该指示灯亮。
4.〖稳定〗：当称量处于稳定状态时，该指示灯亮。
5.〖皮重〗：当皮重&ne 0时，即有皮重时，该指示灯亮。
6.〖货号〗：当货号&ne 0时，即有货号时，该指示灯亮。
7.〖反向〗：当车辆反向行驶时，该指示灯亮。
五．订货指南
1. 仪表配备RS-232输出接口，可与计算机联机通讯，或外接大屏幕显示器。
串行输出格式：1个起始位，8位数据位，1个停止位，无奇偶校验。
波特率 1200, 2400, 4800, 9600之中一个。数据采用 ASCⅡ 字符，连续单向传送。
格式为：= X1 X2 X3 X4 X5 X6 X7 SA CR
X1 为数据低位，X7为数据高位。小数点和符号包含在X1 ～ X7 中。
SA 为状态字：D7 D0
0 1 整车 静态 b3 b2 b1 b0
（ b3-b0 为轴数）
累计时输出格式为：STX W X1 X2 X3 X4 X5 X6 X7 : N1 N2 BCC CR（发三次）
X1 为数据低位，X7为数据高位。小数点和符号包含在X1 ～ X7 中。
BCC 效验码：X1 &ndash X7 的二进制和（=02H 和 0DH 时自动加1）
2．大屏幕显示器，可选用本公司QLD-5 ( 6位字高130mm ) 大屏幕显示器。
3．打印机：为带中文字库的中文打印机LQ-300K或其它中文打印机。
六．维护保养及注意事项
1. 为保证显示器清晰，本仪表不宜在阳光直射的场合使用。
2. 为防电子元器件损坏和漏电，严禁仪表进水。
3. 严禁使用强溶剂，如：( 苯、硝基类油等 ) 清洗机壳。
4. 仪表接地必须良好，仪表在没有接传感器的情况下，禁止接通电源。在接通电源的情况下，严禁插拔传感器插座。
5. 当显示器显示 〖Ad-Err〗时，表示 A / D通讯有故章，请检查 A / D板是否连接良好，波特率设置是否正确。若无连接上的问题，则应送生产厂或指定维修处修理。
6. 本显示仪自销售之日起一年内，在正确使用条件下，出现非人为故障均属保修范围。
QJB25动态采集器使用说明书
一． 正常操作
1． 按[输入]键，切换动态和静态显示，动态显示时〖自动〗指示灯点亮。
2． 按[&uarr]键，显示车速〖SPd XX〗1.5秒。（公里/小时）
3． 按[显示]键，显示器显示或不显示。
二． 正常工作
1． 车辆过称台，显示当前轴重。&ldquoX。YYYYY&rdquo。 X为轴数， YYYYY为轴重。
2． 最后一轴离开称台3+3X秒后，显示这辆车的整车重量，同时〖皮重〗 指示灯点亮。
三． 出错提示及故障诊断
1.〖 Err 1〗：表示称量溢出。
2.〖 Err 2〗：表示通讯故障。
3．〖 Err 4〗：表示开机零位不正常。
4．〖 Err 8〗：表示采集器存储器故障。
或以上多个错误的叠加。
