滚动轴承装配 滚动轴承的装配步骤及注意事项是什么?

来源:朵拉利品网  |  2019-06-18 12:10:36

1, 滚动轴承的装配步骤及注意事项是什么?



滚动轴承装配的准备工作及注意事项:
滚动轴承作为一种精密部件,其精度较高,且大多数刚性较差,为保证良好的装配质量,应重视装配前的准备工作.
1.按所装轴承的结构和装配工艺要求,备好所需工具和量具.
2.按图纸要求检查与轴承相配零件上有关部位的表面质量和尺寸.
3.清洗与轴承配合的零件,擦干后涂上一层薄油.
4.部分轴承装配前需要清洗,但对涂有防锈润滑两用油脂的或两端带防尘盖、密封圈的轴承则不需清洗.
滚动轴承的装配方法主要取决于轴承的结构、尺寸大小和与相配件的配合性质,装配时的压力应直接作用在待配合的套圈上,绝不允许通过滚动体传递压力;轴承的标记应装在可见部位,便于将来更换;装配过程中应保持清洁,装配后应运转灵活,无噪声,工作温度一般不应超过50℃.
(1)圆柱孔轴承的装配
①当轴承与轴的配合较紧而与座孔的配合较松时,应先将轴承装在轴上,压装时在轴承端面上垫软钢或铜质套筒,然后再装入座孔内;反之先压装轴承在座孔内.
②当轴承与轴和座孔都是紧配合时,应采用能同时压住轴承内、外圈端面的套筒,同时将轴承压人轴上和座孔中.
③对于圆锥滚子轴承,因内外啊可分离,可分别将内外圈装在轴和座孔中,然后再调整游隙.
轴承压入时采用的方法和工具,可根据过盈量的大小来决定是采用锤击法、压力机压人法或是温差法等,具体选择时可参考前面所讲的过盈连接部分.
(2)圆锥孔轴承的装配 圆锥孔轴承可直接装在有锥度的轴颈上,或装在锥套的锥面上,装配中主要应注意调整轴承的径向间隙.
(3)推力球轴承的装配对于推力球轴承的装配,重要的是要正确区分紧环和松环,松环的内孔比紧环的内孔大,紧环与轴一起转动,松环相对静止.右端的紧环靠在轴肩上,左端的紧环靠在轴上螺母端面上,否则使滚动体失去作用,加速配合件的磨损.
(4)用铝棒或铜棒轻轻敲击,敲击时注意保持轴承的平整,严禁用铁锤直接击打轴承,当声音变得清脆或击打物有回弹的状况时,说明轴承已安装到位.
当机器不运转时,轴停放在轴承上,对轴承施以压力。当轴高速运转时,轴对轴承施以周期性交变载荷,有时还伴有冲击。
滑动轴承的基本作用就是将轴准确地定位,并在载荷作用下支承轴轴而不被破坏。轴的造价通常较高,经常更换不经济。选择满足一定性能要求的轴承合金,可以保证轴的最小磨损。

2, 滚动轴承的装配方法是什么?



主要的装配方法如下:
装配轴承时,最基本要求是要使加的轴向力,直接作用在所装轴承的套圈的端面上(装在轴上时,使加的轴向力要直接作用在内圈上,装在孔上时使加的作用力要直接作用在外圈上)。尽量不影响滚动体。装配的方法有锤击法、压力机装配法、热装法、冷冻装配法等。
①锤击法
用锤子垫上紫铜棒以及一些比较软的材料后在锤击的方法,要注意不要使铜末等异物落入轴承滚道内,不要直接用锤子或冲筒直接敲打轴承的内外圈,以免影响轴承的配合精度或造成轴承损坏。
②螺旋压力机或液压机装配法
对于过盈公差较大的轴承,可以用螺旋压力机或液压机装配。在压前要将轴和轴承放平,并涂上少许润滑油,压入速度不宜过快,轴承到位后要迅速撤去压力,防止损坏轴承或轴。
③热装法
热装法是将轴承放在油中加热到80℃-100℃,使轴承内孔胀大后套装到轴上,可防止轴和轴承免受损伤。对于带防尘盖和密封圈,内部已充满润滑脂的轴承不适用热装法。

3, 滚动轴承的装配方法



滚动轴承的安装--几种轴承的安装方法
1) 向心推力型轴承的安装
向心推力型轴承包括圆锥滚子轴承和角接触球轴承,它们通常是成对安装的,这类轴承多数是可分离型,因此安装操作一般很方便,只是要注意安装时调整其游隙,而轴承游隙对这类轴承的使用寿命和工作特性至关紧要,具体的调整方法见有关部分。不可分离型的向心推力型轴承一般内部游隙已预调好。
2) 推力轴承的安装
推力轴承一般取轴圈与轴为过渡配合,取座圈与轴承座孔为动配合,因此这类轴承容易安装。
这类轴承安装时要控制轴圈滚道(或沟底)对于轴的轴线的垂直度,如垂直度失控,将使轴承所受载荷偏于一侧而容易发生早期失效,运转性能也大受影响。
这类轴承如是承受单向载荷的,大都成对安装,但运转时只承受一个方向的载荷,因此需要给予一定的预紧力,以防不承受载荷的那一只轴承游隙过松,滚动体在滚道上打滑而发生剧烈磨损。
对于双向推力轴承中的不承受载荷的那列滚动体,也要采用类似方法加以预紧,以防出现类似的剧烈磨损现象。
3) 滚针轴承的安装
有保持架的滚针轴承的安装方法类似于向心轴承,但要求更为仔细,因为滚针轴承的套圈一般很薄,或是很脆而较易碰坏,或是较弱而容易变形。
无保持架的滚针轴承中有的容易散落滚针,在此场合下可用下法进行安装:将散落的滚针表面涂以润滑脂,再将这些滚针一只一只地紧贴着粘附在滚针的套圈(滚针套)内,注意插入时勿擦伤滚针表面或滚道表面,并且插入的滚针数与原来成套轴承中的滚针数相符。
在实际安装时,还可以结合具体情况,设计出专用的安装轴承的工具,或利用安装部位 的轴或轴承座上的螺纹、螺栓孔等,使得轴承的安装工作更简便更快捷。

4, 滚动轴承装配的技术要求有哪些



1.装配滚动轴承前,应测量轴承的配合尺寸,按轴承的防锈方式选择适当的方法清洗洁净;轴承应无损伤,无锈蚀、转动应灵活及无异常声响。
2.采用温差法装配滚动轴承时,轴承被加热温度不得高于100℃;被冷却温度不得低于/80℃。
3.轴承外圈与轴承座或箱体孔的配合应符合设备技术文件的规定。对于剖分式轴承座或开式箱体,剖分接合面应无间隙;轴承外圈与轴承座在对称中心线的120°范围内与轴承盖在对称中心线90°范围内应均匀接触,并应采用0.03mm塞尺检查,塞入长度应小于外圈长度的1/3。轴承外圈与轴承座或开式箱体的各半圆孔间不得有夹帮现象。
4.轴承与轴肩或轴承座档肩应靠紧;圆锥滚子轴承和向心推力球轴承与轴肩的间隙不得大于0.05mm,与其他轴承的间隙不得大于0.1mm。轴承盖和垫圈必须平整,并应均匀地紧贴在轴承端面上。当设备技术文件有规定时,可按规定留出间隙。
5.装配轴两端用径向间隙不可调的、且轴的轴向位移是以两端盖限定的向心轴承时,应留出间隙。当设备技术文件无规定时,留出间隙可取0.2~0.4mm。
6.向心轴承、滚针轴承、螺旋滚子轴承装配后应转动灵活。当采用润滑脂的轴承时,装配后在轴承空腔内应加注65%~80%空腔容积的清洁润滑脂,但稀油润滑的轴承,不得加注润滑脂。
7.单列向心球轴承、向心推力圆锥滚子轴承、向心推力球轴承装在轴颈上和轴承座内的轴向预紧程度(轴向预过盈量),应按轴承标准或设备技术文件的规定执行。

5, 滚动轴承装配方法有哪几种



【滚动轴承装配】
锤击法:
用手锤通过铜锤或软金属套筒把外力加在轴承内圈或外圈上而实现装配的方法。只适用于小型轴承的装配。
压入法:
即用压力机代替人工加载进行轴承的装配。
加热法:
最常用的方法。用于较大的机械设备中。将轴承放在油箱中均匀加热至100℃左右,取出后立即装到轴上。加热时轴承不可置于油箱底面而应离油箱底面50~70mm为宜。可以在油箱里放一网栅或将轴承用钩吊起的方法来实现。可用电炉加热,也可火烧等。如用轴承加热器加热轴承,则根据轴承大小选定加热时间。

6, 滑动轴承和滚动轴承如何装配



(1)压入法
当轴承内孔与轴颈配合较紧,外圈与壳体配合较松时,应先将轴承装在轴上,如图9-33a所示;反之,则应先将轴承压入壳体上,如图9-33b所示。如轴承内孔与轴颈配合较紧,同时外圈与壳体也配合较紧,则应将轴承内孔与外圈同时装在轴和壳体上,如图9-33c所示。
(2)均匀敲入法
在配合过盈量较小又无专用套筒时,可通过圆棒分别对称地在轴承的内环(或外环)上均匀敲入,如图9-34所示。也可通过装配套筒,用锤子敲入,如图9-35所示。但不能用铜棒等软金属,因为容易将软金属屑落入轴承内,不可用锤子直接敲击轴承。敲击时应在四周对称交替均匀地轻敲,避免因用力过大或集中一点敲击,而使轴承发生倾斜。
图9-34 均匀敲入法装配滚动轴承
(3)机压法
用杠杆齿条式或螺旋式压力机压入,如图9-36所示。
(4)液压套入法
这种方法适用于轴承尺寸和过盈量较大,又需要经常拆卸的情况,也可用于不可锤击的精密轴承。装配锥孔轴承时,由手动泵产生的高压油进入轴端,经通路引入轴颈环形槽中,使轴承内孔胀大,再利用轴端螺母旋紧,将轴承装入,如图9-37所示。
图9-37 液压套入法装配锥孔轴承
(5)温差法
有过盈配合的轴承常采用温差法装配。可把轴承放在80~100℃的油池中加热,加热时应放在距油池底部一定高度的网格上(图9-38a),对较小的轴承可用挂钩悬于油池中加热(图9-38b),防止过热。
取出轴承后,用比轴颈尺寸大0.05mm左右的测量棒测量轴承孔径,如尺寸合适应立即用干净布揩清油迹和附着物,并用布垫着轴承并端平,迅速将轴承推入轴颈,趁热与轴径装配,在冷却过程中要始终用手推紧轴承,并稍微转动外圈,防止倾斜或卡住(图9-38c),冷却后将产生牢固的配合。如果要把轴承取下来,还得放在油中加温。也可放在工业冰箱内将轴承或零件冷却,或放在有盖密封箱内,倒入干冰或液氮,保温一段时间后,取出装配。

8, 滚动轴承安装有那些要求



滚动轴承安装常见知识问答
一,对安装表面和安装场所要求吗? 是的。如果轴承内有铁屑、毛刺、灰尘等异物进入,将使轴承在运转时产生噪声与振动,甚至会损伤滚道和滚动体。所以,在安装轴承前,您必须确保安装表面和安装环境的清洁。
二,轴承安装前必须清洗吗? 轴承表面涂有防锈油,您必须用清洁的汽油或煤油仔细清洗,再涂上干净优质或高速高温的润滑油脂方可安装使用。清洁度对轴承寿命和振动噪声的影响是非常大的。但我们要特别提醒您的是:全封闭轴承不须清洗加油。
三,如何选择润滑脂? 润滑对轴承的运转及寿命有极为重要的影响,这里向您简要介绍选择润滑脂的一般原则。润滑脂由基础油、增稠剂及添加剂制成,不同种类和同一种类不同牌号的润滑脂性能相差很大,允许的旋转极限不同,在选择时务必注意。润滑脂的性能主要由基础油决定,一般低粘度的基础油适用于低温、高速,高粘度的适用于高温、高负荷。增稠剂也关系着润滑性能,增稠剂的耐水性决定润滑脂的耐水性。原则上,牌子不同的润滑脂不能混合,而且,即使是同种增稠剂的润滑脂,也会因添加剂不同相互带来坏影响。
四,在润滑轴承时,油脂涂的越多越好吗? 润滑轴承时,油脂涂的越多越好,这是一个常见的错误概念。轴承和轴承室内过多的油脂将造成油脂的过度搅拌,从而产生极高的温度。轴承充填润滑剂的数量以充满轴承内部空间1/2~1/3为宜,高速时应减少到1/3。
五,如何安装和拆卸? 安装时勿直接锤击轴承端面和非受力面,应以压块、套筒或其它安装工具(工装)使轴承均匀受力,切勿通过滚动体传动力安装。如果安装表面涂上润滑油,将使安装更顺利。如配合过盈较大,应把轴承放入矿物油内加热至80~90℃后尽快安装,严格控制油温不超过100℃,以防止回火效应硬度降低和影响尺寸恢复。在拆卸遇到困难时,建议您使用拆卸工具向外拉的同时向内圈上小心的浇洒热油,热量会使轴承内圈膨胀,从而使其较易脱落。
六,轴承的径向游隙越小越好吗? 不是所有的轴承都要求最小的工作游隙,您必须根据条件选用合适的游隙。国标4604-93中,滚动轴承径向游隙共分五组-2组、0组、3组、4组、5组,游隙值依次由小到大,其中0组为标准游隙。基本径向游隙组适用于一般的运转条件、常规温度及常用的过盈配合;在高温、高速、低噪声、低磨擦等特殊条件下工作的轴承则宜选用大的径向游隙;对精密主轴、机床主轴用轴承等宜选用较小的径向游隙;对于滚子轴承可保持少量的工作游隙。另外,对于分离型的轴承则无所谓游隙;最后,轴承装机后的工作游隙,要比安装前的原始游隙小,因为轴承要承受一定的负荷旋转,还有轴承配合和负荷所产生的弹性变形量。

相关概念


轴承

轴承(Bearing)是当代机械设备中一种重要零部件。它的主要功能是支撑机械旋转体,降低其运动过程中的摩擦系数(friction coefficient),并保证其回转精度(accuracy)。

如图

如图是佛山市舍彩家具有限公司旗下的一个品牌,于2018年01月14日在中国商标网创建成立,集研发、设计、生产、销售和服务于一体,主要经营软体家具。


相关新闻
滚动轴承选择依据 滚动轴承应该如何选择? 06-18
滚动轴承属于什么件 滚动轴承各元件的作用是什么 06-18
滚动轴承的特点 滚动轴承的特点 06-18
滚动轴承的应用 滚动轴承的特点 06-18
滚动轴承画法 机械图纸上的轴承是怎么表示画法的 06-18
滚动轴承尺寸 滚动轴承,内部尺寸参数怎么知道? 06-18
滚动轴承的拆装 滚动轴承如何拆装? 06-18
滚动轴承的分类 滚动轴承分类有哪些?特点是什么? 06-18
滚动轴承作用 滚动轴承各元件的作用是什么 06-18
滚动轴承装配 滚动轴承的装配步骤及注意事项是什么? 06-18
相关产品
供应行星轮滚针装配机 05-26
【涂装车间用地毯】装配车间地毯 06-20
供应昆山佰奥马达微电机全自动装配生产线 07-05
奔龙自动化 非标装配机械设备 定制智能装配机器 含自检测功能 07-07
进口轴承批发 SKF 6204-2RS 深沟球轴承 滚动轴承 正品保真艾斯克 08-09
装配工作台、钢板修模工作台、模具飞模工作台生产厂家 09-09

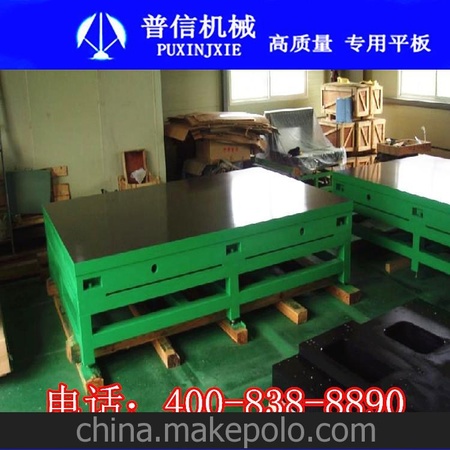

普信机械 厂家直销铸铁平台 装配平台(平板)物美价廉 11-24
