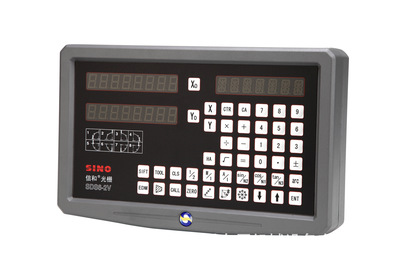

SINO信和SDS6-3V是三坐标显示光栅数显表,一般用来连接光栅尺组成一套精密的检测反馈系统,用以检测反馈机床实时位置,提高加工精度和加工效率.

SDS6-3V光栅数显表为全铝合金外壳,外观厚重大气,质量稳定,使用寿命长.用以配套镗床,铣床,立车等各类型机床设备.

SDS6系列数显表

SDS6型数显表采用新的16位单片机技术，铝合金外壳，全面兼容SDS2系列的基本功能及各种机床的加工功能，达到一表全功能运行，该表采样速度更快，并可以通过与双频激光测量仪数值对比。每轴可输入40点非线性补偿数据进行修正处理，使测量误差达到很小。现广泛应用于精密坐标镗床、落地镗床、精密镗床、精密磨床、车床、EDM火花机、铣床等。具有独特的恒速车削功能，该功能可以在切削工件内/外圆时，由数显表根据工件半径的变化输出相应模拟电压控制主轴变频器，动态连续改变主轴转速，使得工件表面线速度保持一致，达到恒速车削的效果，保证了工件表面粗糙度一致。

  增强功能

1.扩展计算器功能：

  不仅在火花机、车床、普通铣床中原来不有计算器功能的表中增加了计算器功能，还增加了计算器中小数点后的位数选择，可显示3位、4位或5位小数，提高了计算精度；

2.非线性误差补偿功能：

  增加最多40点的非线性补偿功能，提高了加工精度

3.英制显示小数位数选择功能：

  增加英制中小数点后位数选择功能，可选择4位或5位小数，4位小数据可满足长尺需要，5位小数满足高精度需要，具体区别参考说明书；

4.火花机功能

集合通用二型数显示的两种火花机加工模式，用户可灵活设置；

5.车床轴叠加显示选择功能：

可Y、Z轴叠加显示，或者Y、Z轴单独显示；在叠加显示功能中，用户可通过使用相关键把Y轴叠加的数据分离开，以便用户观察Y轴单独数据，在分离形式中，X、Y、Z三轴可独立置数，清零，具有完整的三轴车床功能。

6.整合功能：

由于数显表中集合了多款数显的功能，在有需要的时候可灵活调用其它表型功能，方便加工。

7.通讯功能。

注：火花机功能和通讯功能，涉及硬件改动，用户需要使用到相应功能时，在购买前需要声明，以便产品生产时进行硬件配置。

数显表

数显表是一种用于显示的电子仪表，目前在各行各业均有应用，因为其显示数据精确而且一目了然，所以在很多场合下已经代替了指针式仪表。应用范围：配电箱，工业自动化，自动化变电站，楼宇自动化。

光栅

由大量等宽等间距的平行狭缝构成的光学器件称为光栅（grating）。一般常用的光栅是在玻璃片上刻出大量平行刻痕制成，刻痕为不透光部分，两刻痕之间的光滑部分可以透光，相当于一狭缝。精制的光栅，在1cm宽度内刻有几千条乃至上万条刻痕。这种利用透射光衍射的光栅称为透射光栅，还有利用两刻痕间的反射光衍射的光栅，如在镀有金属层的表面上刻出许多平行刻痕，两刻痕间的光滑金属面可以反射光，这种光栅称为反射光栅。
